Solidworks练习题之绘制汽车轮毂3D模型

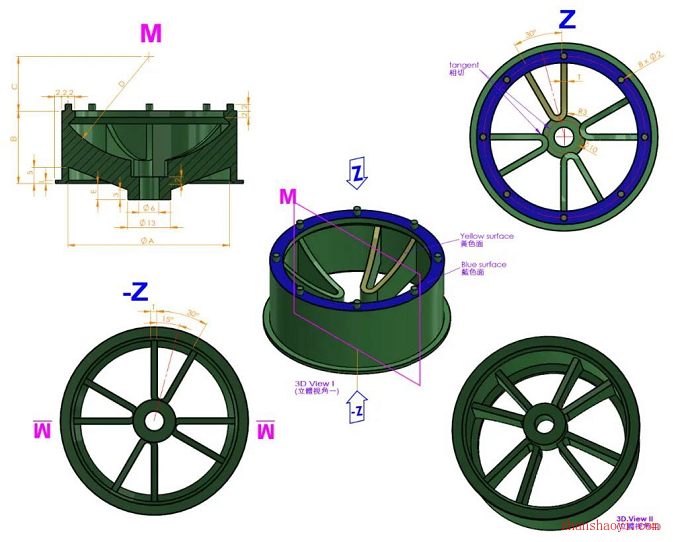

今天小库给大家分享一个Solidworks练习题：绘制汽车轮毂3D模型，如下图，其中特别注意：其中同心、共线等几何关系。

操作步骤：

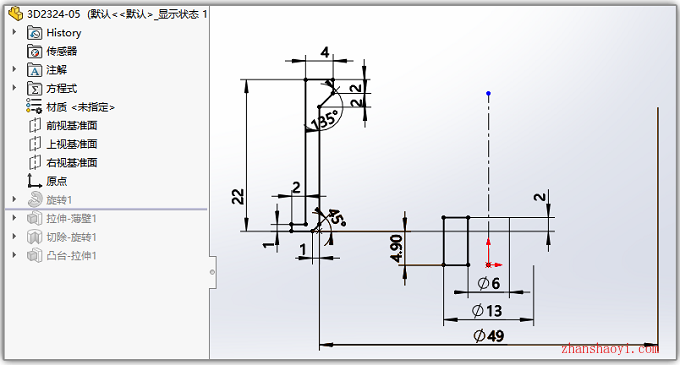

1、先在前视面做草图，旋转，将主体做出来；

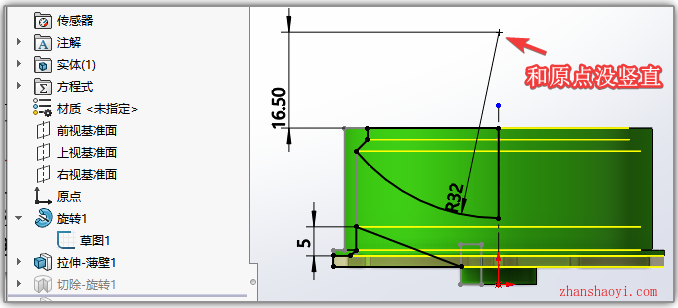

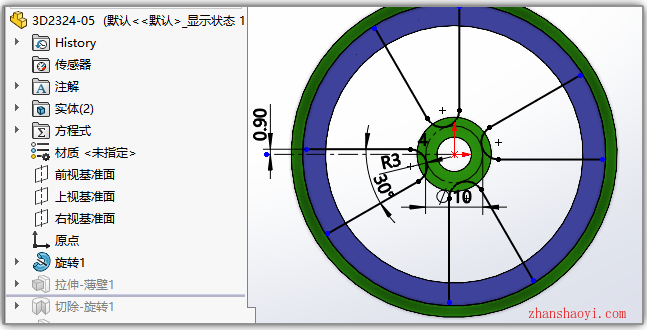

2、在俯视的任意一个平面上做草图，打算用薄壁拉伸；

3、然后旋转切除一下，把多余部分删掉，这里可以把第一步旋转凸台时的草图亮起，引用一部分；

4、最后把顶上8个小凸台拉伸一下就好了，简单渲染上色如下：
