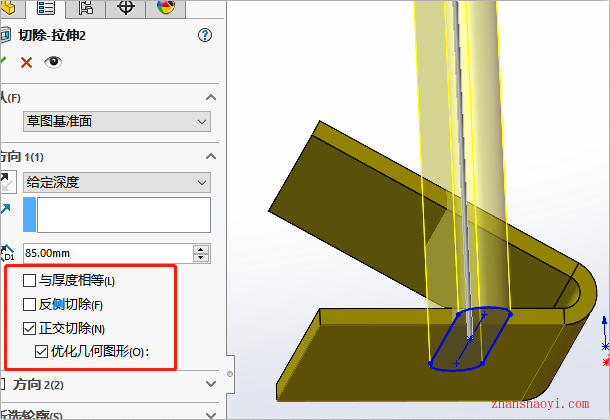

Solidworks在对钣金进行切除时有一些选项设置，如正交切除和优化几何图形。接下来看一下具体的区别：
1、正交切除：仅用于钣金切除时，切除方向和被切除面垂直相交。
2、优化几何图形：仅用于正交切除时，将顶面和底面的投影光滑连接，作用为移除不必要的槽口。

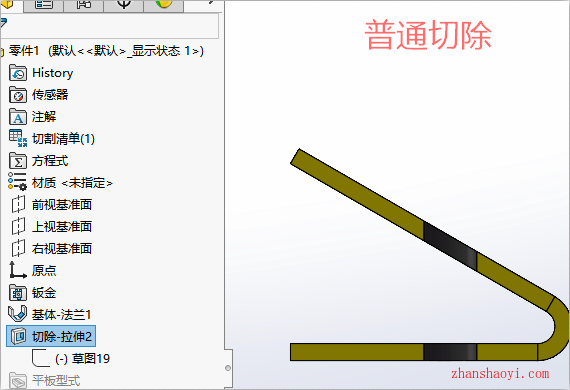

一般普通切除的结果：

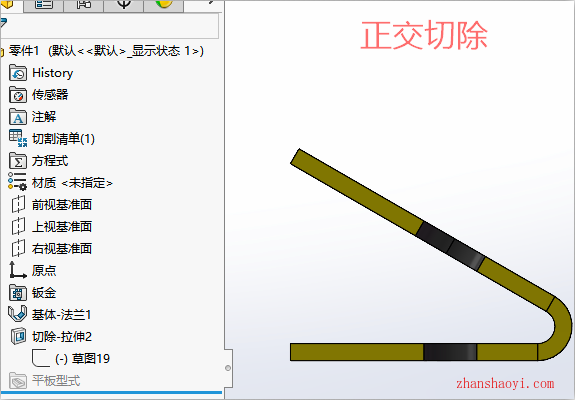

勾选“正交切除”时的结果：

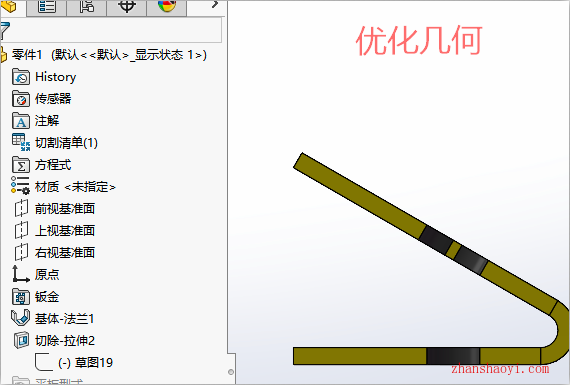

勾选“优化几何图形”时的结果：
从以上三个不同的选项结果可以直观看出不同的区别，我们可以根据需求选择。平时经常用到的是“正交切除”，这样的钣金下料时，孔的方向是垂直于材料的。
