最近有小伙伴提问,Solidworks提供了前视、上视和右视三个默认基准平面,基准面用来绘制草图和为特征生成几何体,如果默认基准面不是想要的基准面,SolidWorks中如何建立与指定面成一定角度的新基准面?
操作步骤:

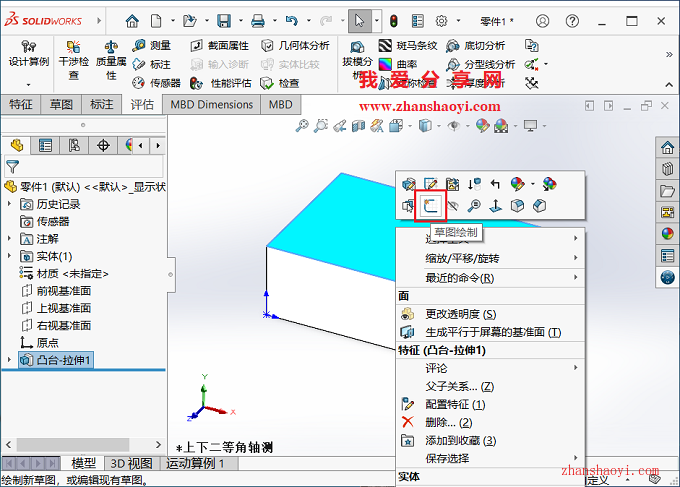

1、先打开Solidworks 2023软件,打开如下示例零件图,在对应的零件表面上鼠标右击选择【草图绘制】按钮;

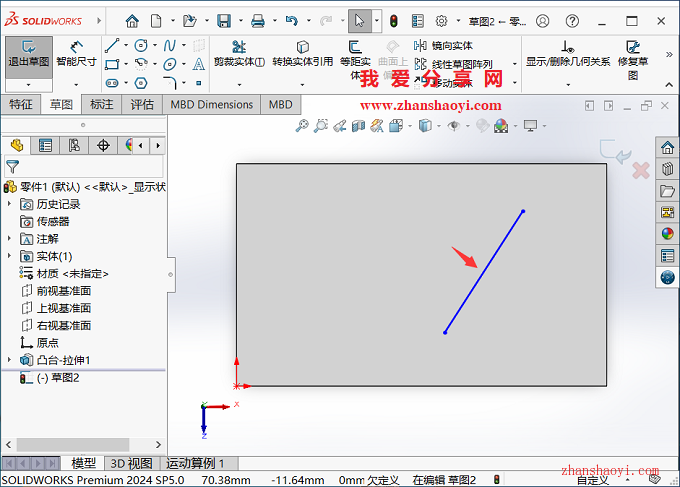

2、这里任意绘制出一条线段,绘制好后退出草图;

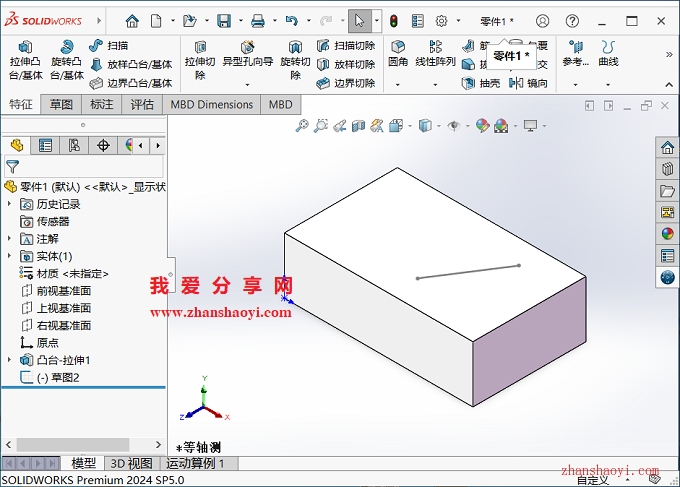

3、返回零件图绘制界面,如下:

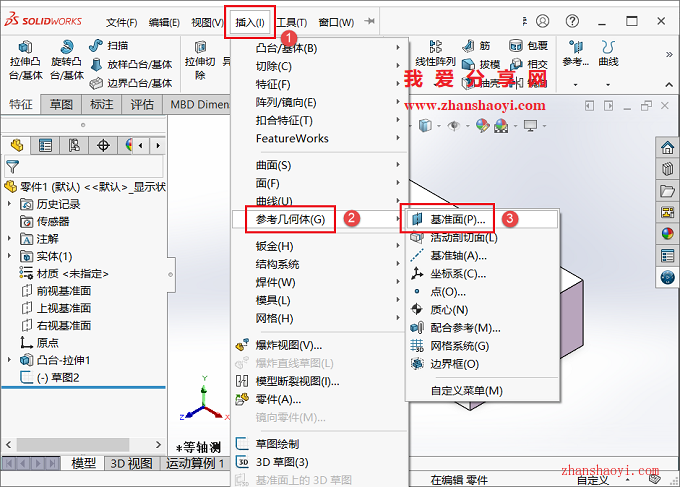

4、将鼠标放到界面左上角的SOLIDWORKS图标处,点击菜单栏中【插入】→【参考几何体】→【基准面】;
5、第一参考选择零件上表面;

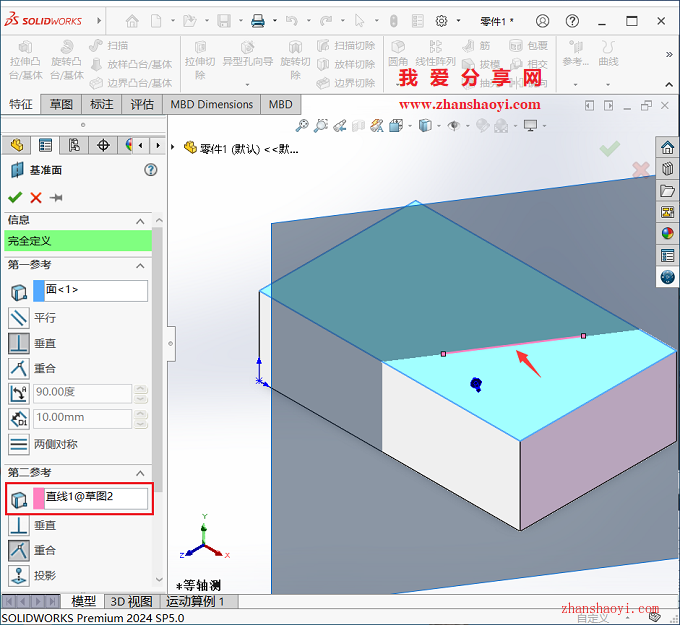

6、第二参考选择所绘制的线段;

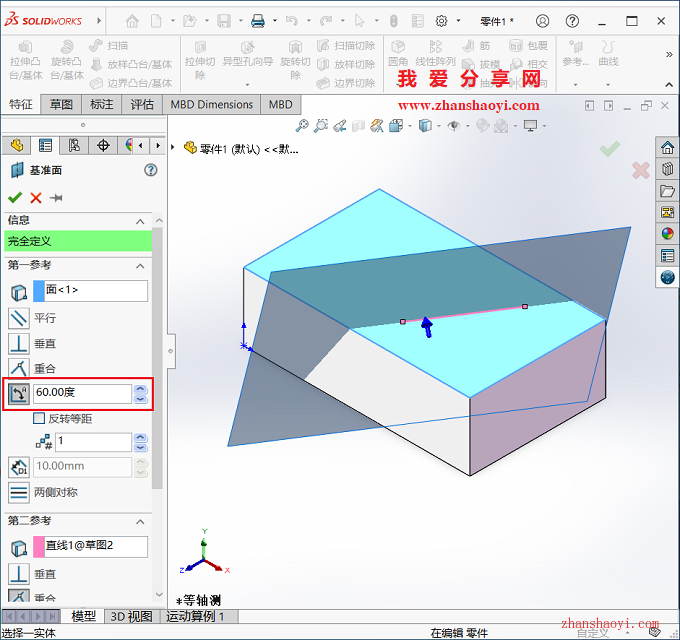

7、在第一参考栏下点击下图红框按钮,并输入想调整的角度值即可调整基准面的角度;

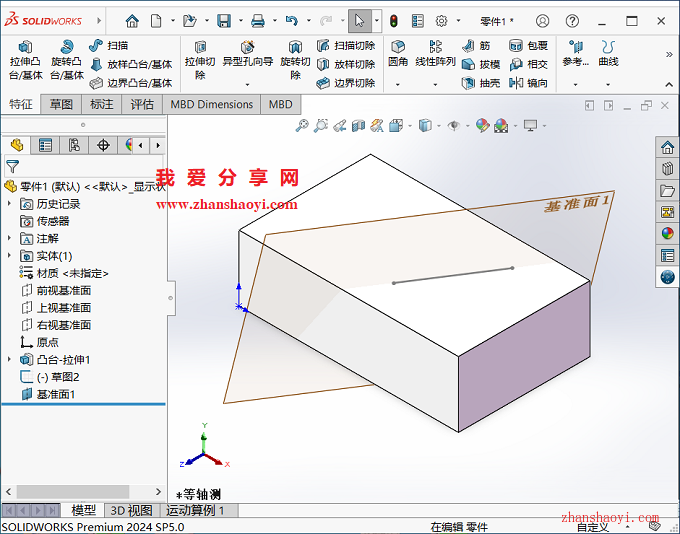

8、绘制出新基准面效果如下,有需要的小伙伴赶紧试试~~
