Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

2024年12月23日22:24:33Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布已关闭评论 48

本期给大家分享Excel中绘制双柱柱形图,同时展示合计和子项数值和占比分布,如下图表中左边的柱形呈现合计值(也可以是计划值、对比值等维度),右边为堆积柱形,呈现各个子项的数值分布;

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

操作步骤

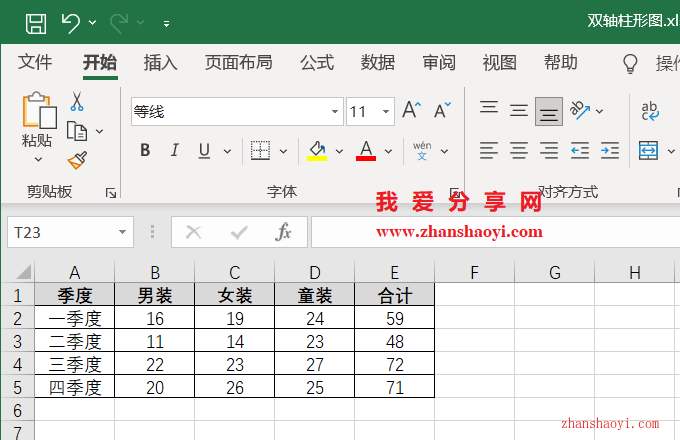

1、先打开Excel 2021软件,然后在单元格中输入如下示例数据,为2023年某店各季度不同品类销售量的统计;

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

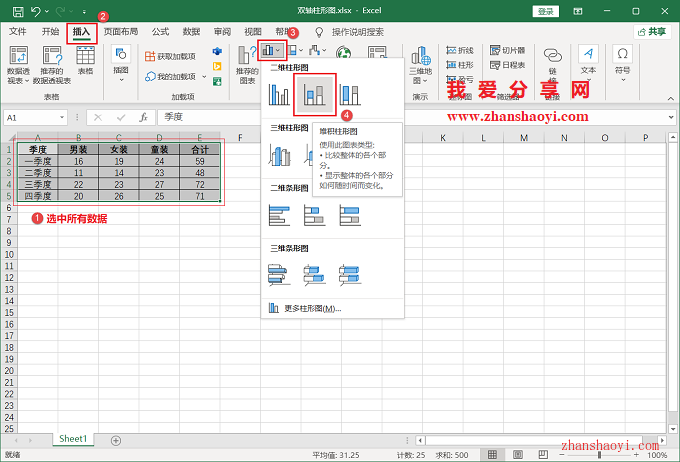

2、第一步,插入堆积柱形图,选中所有数据,点击菜单栏中【插入】,再点击【柱形图】按钮在展开列表中选择【堆积柱形图】;

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

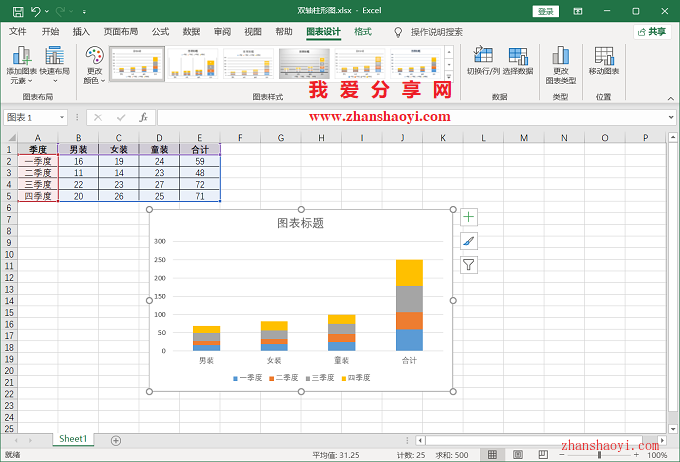

3、默认插入的堆积柱形图如下,但当前横轴为「品类」;

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

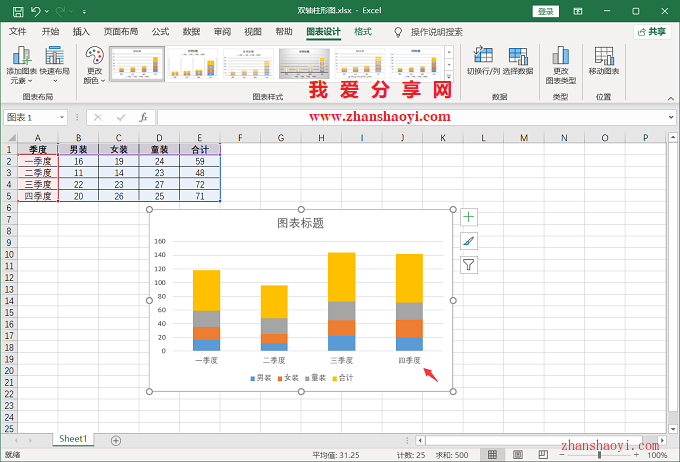

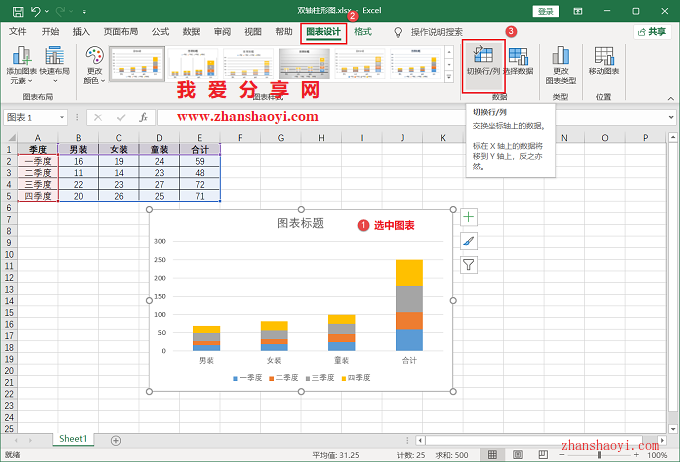

4、先单击选中图表,点击菜单栏中【图表设计】,再点击【切换行/列】按钮实现转换横轴为季度;

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

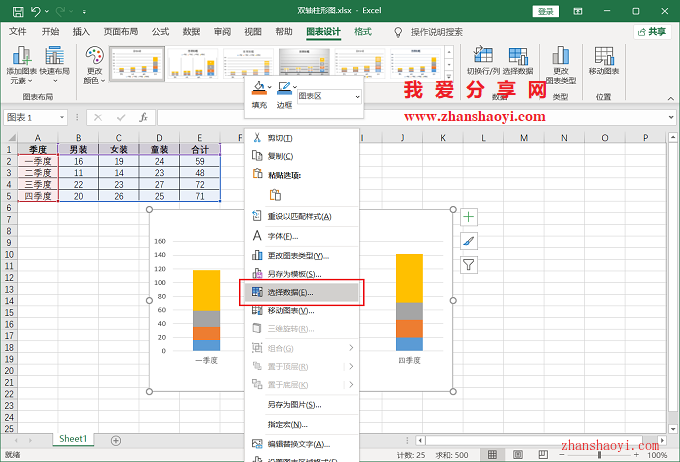

5、第二步,新增占位系列,在图表空白处右击选择【选择数据】;

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

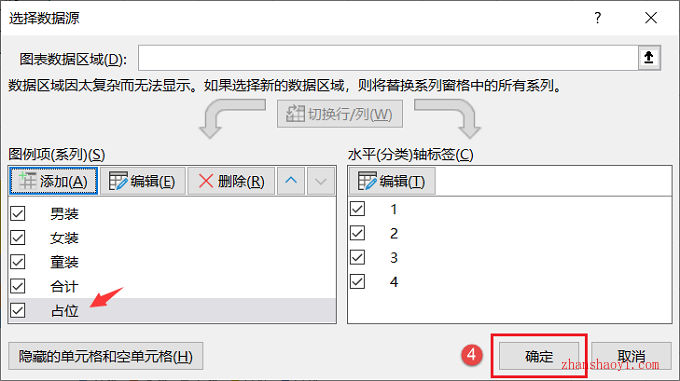

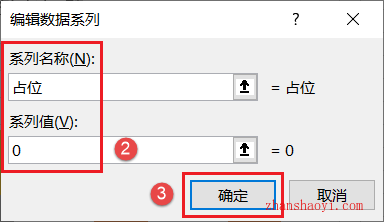

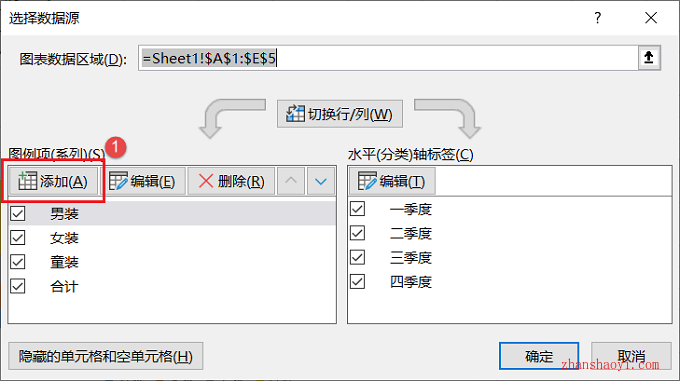

6、打开「选择数据源」窗口,点击左侧【新增】按钮,添加新的系列,系列名称输入:占位,系列值输入:0,点击【确定】,再点击【确定】退出;

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

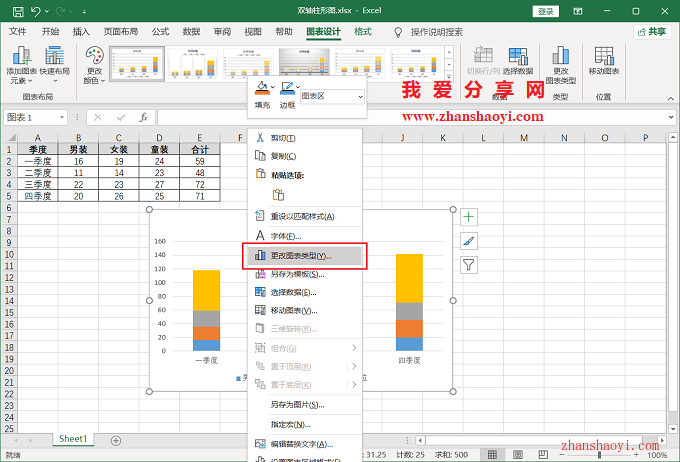

7、第三步,修改图表类型,在图表空白处右击选择【更改图表类型】;

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

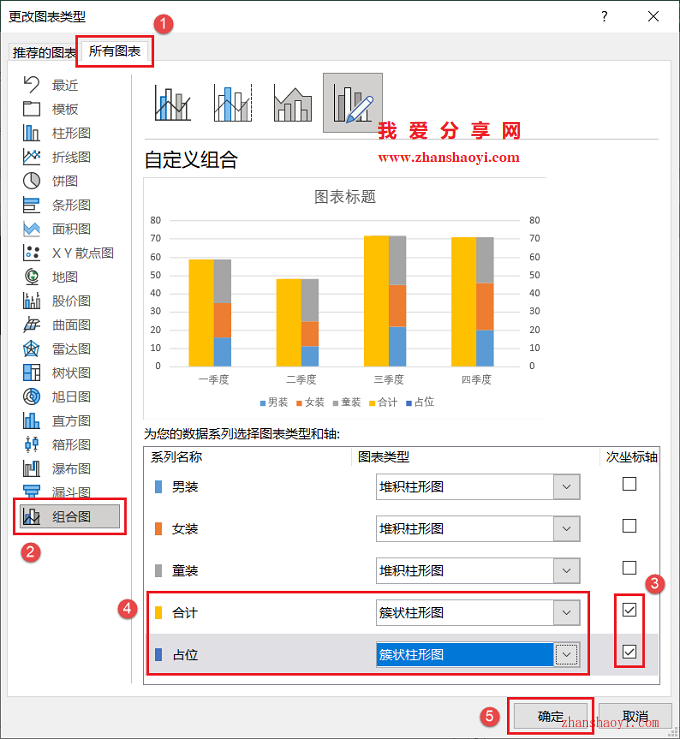

8、先点击左侧【组合图】,分项保存主坐标、堆积柱形图设置,修改合计和占位系列,将其放置在次坐标,图表类型设置为簇状柱形图;

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

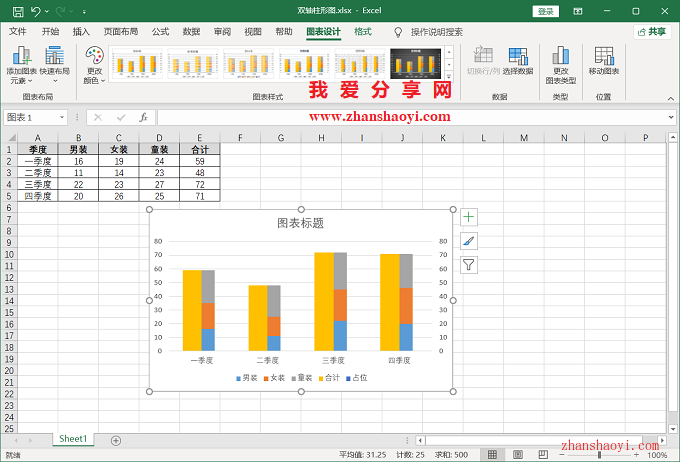

9、完成双柱柱形图基础绘制如下:

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

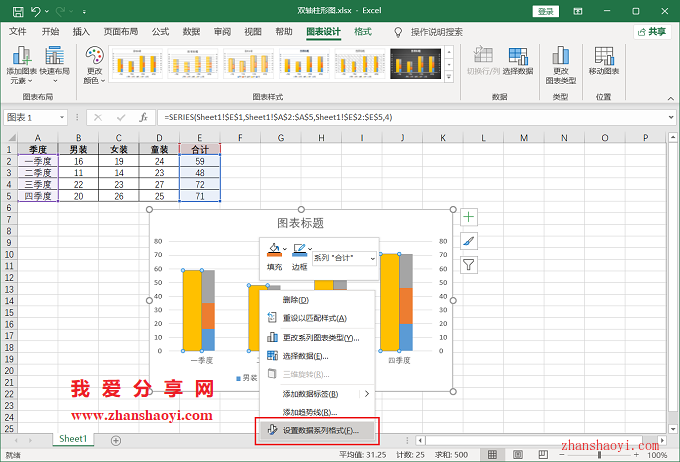

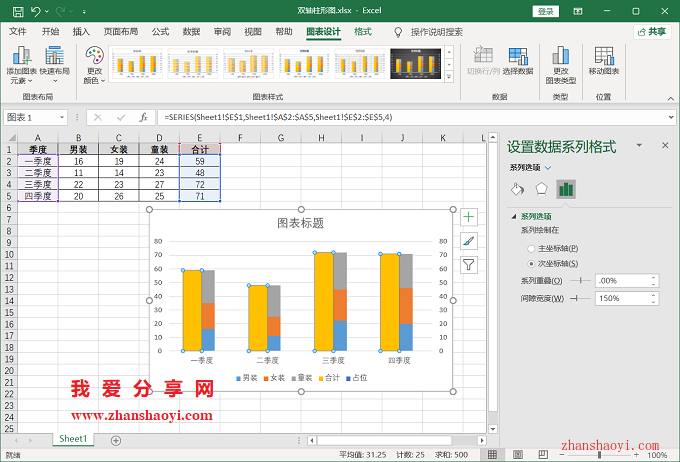

10、第四步,调整系列间隙,鼠标右击「合计」柱形图选择【设置数据系列格式】;

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

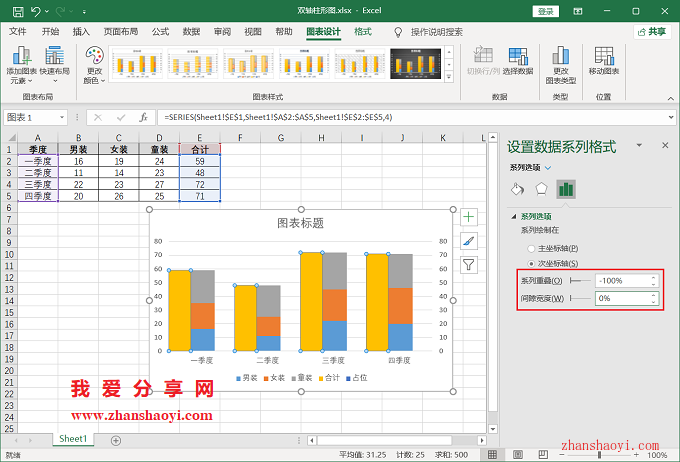

11、将系列重叠设置为-100%,间隙宽度设置为0%;

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

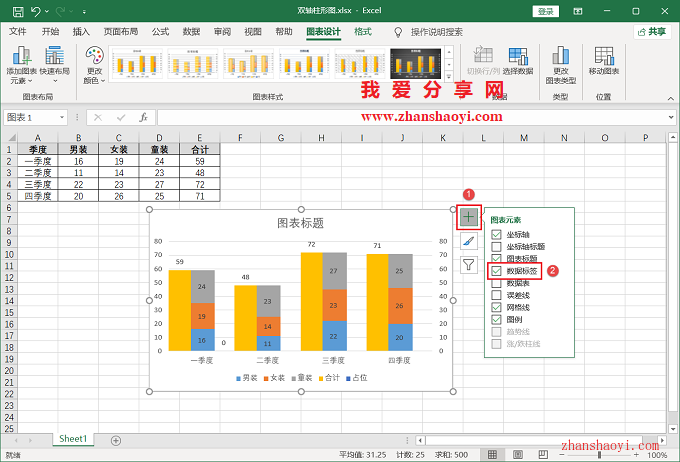

12、第五步,添加数据标签,点击图表右上角【+】按钮,然后勾选【数据标签】;

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

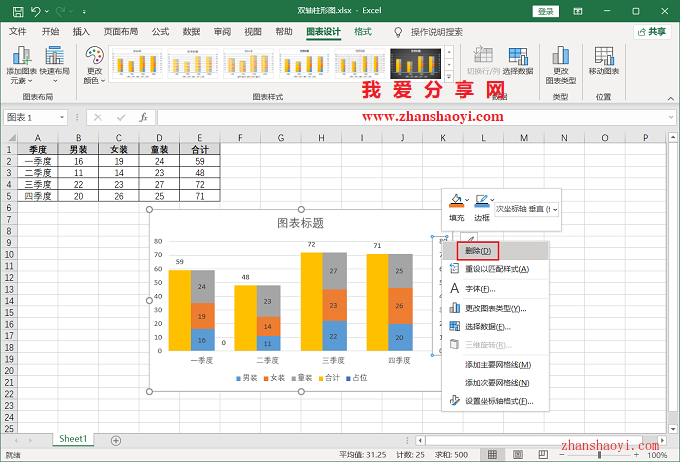

13、删除次要垂直坐标轴,仅保留主要垂直坐标轴,让合计和子项高度保存一致;

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布

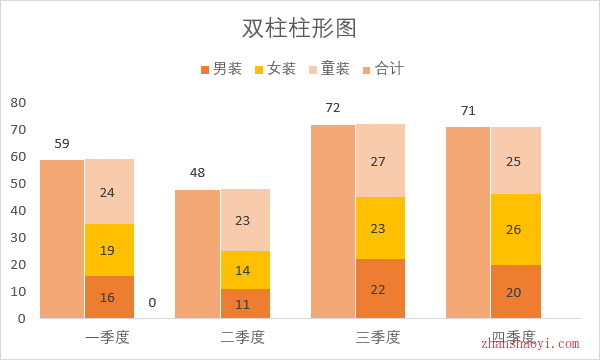

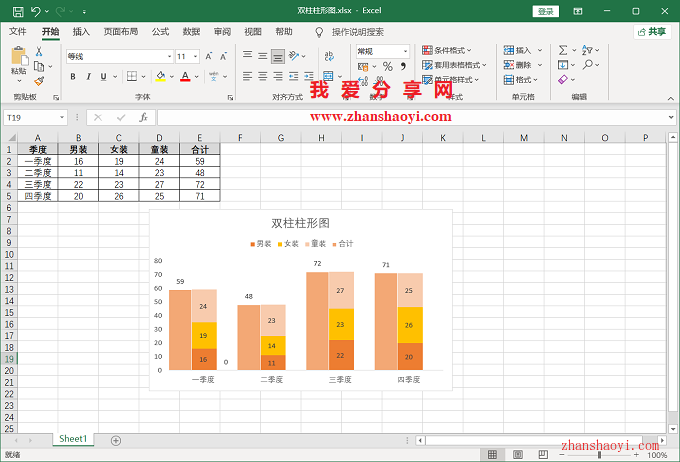

14、最后,添加标题、调整图例位置和修改柱形颜色并将框线设置为白色进行柱形分隔,完成双柱柱形图效果如下,感兴趣的小伙伴赶紧试试~~

Excel 2021中绘制双柱柱形图,同时展示合计和子项数据分布
