中望CAD中如何检查多段线是否闭合？如何快速定位未闭合的位置？

在进行CAD设计时，如果多线段未连接、区域未封闭，可能会导致绘图出现错误，如无法生成填充、计算面积、生成面域等操作，影响最终设计结果的准确性，甚至导致CAD绘图对象在制作和生产中出现错误或不符合实际要求；那么，如何在CAD中精确地检查多段线是否闭合呢？

操作步骤：

一、检查CAD多段线是否闭合

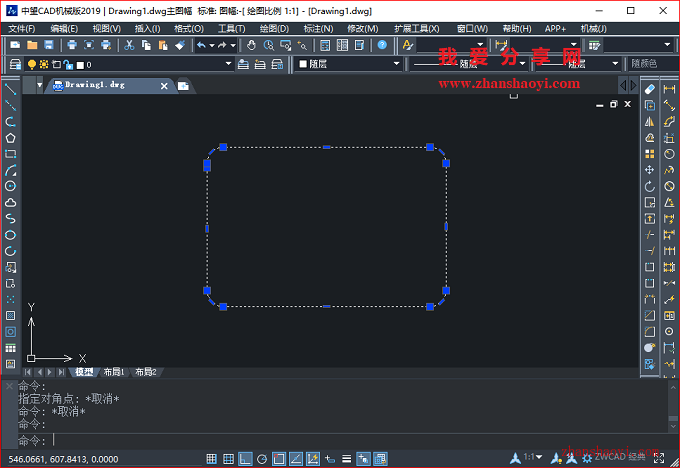

1、先打开AutoCAD 2020软件，进入CAD界面，绘制如下示例多段线，选中无法直接查看多段线有未闭合位置；

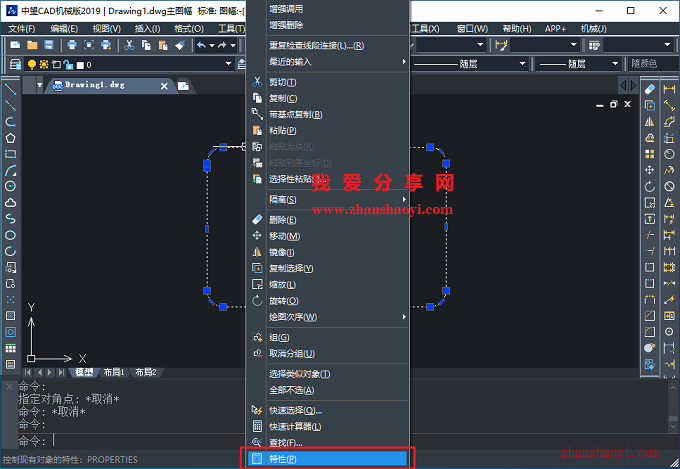

2、鼠标右击图形选择【特性】，或键盘快捷键【Ctrl+1】打开特性栏；

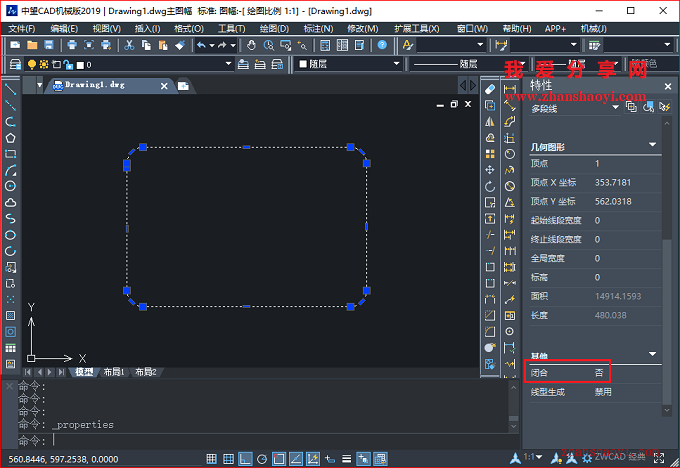

3、查看特性窗口中的「闭合」栏，显示「是」表示多段线是闭合的；显示「否」表示多段线是未闭合的；如下显示【否】表示图形未闭合；

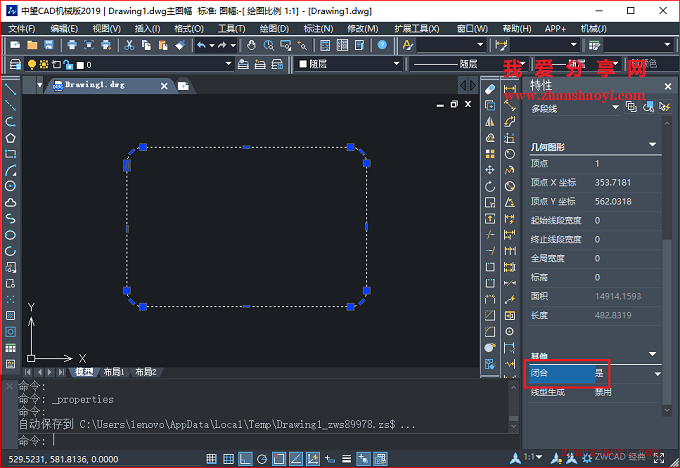

4、这里可以将「闭合」栏直接修改为【是】可以使多段线自动闭合；

如果不想自动闭合图形，如何精确定定位多段线中未闭合位置呢？中望CAD为了方便使用者可以快速检查多线段，设计了一个可以直接检查线段连接的功能：检查线段连接，可以直接通过该功能来检查断点位置；

二、快速定位未闭合位置

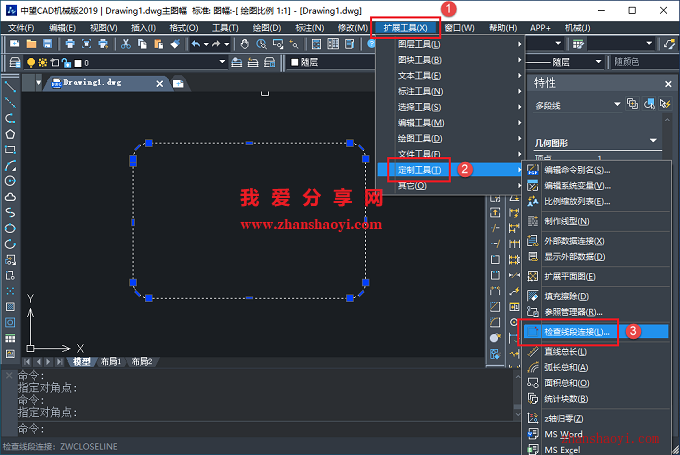

5、点击菜单栏中【扩展工具】→【定制工具】→【检查线段连接】；

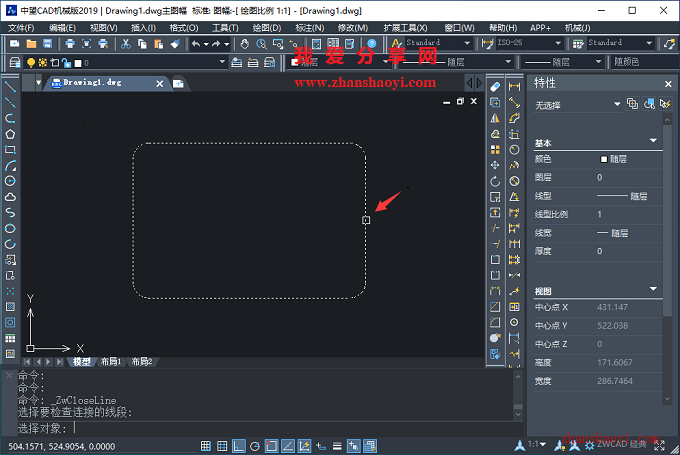

6、选择对象，即选择要检查的多段线，然后按Enter键确认；

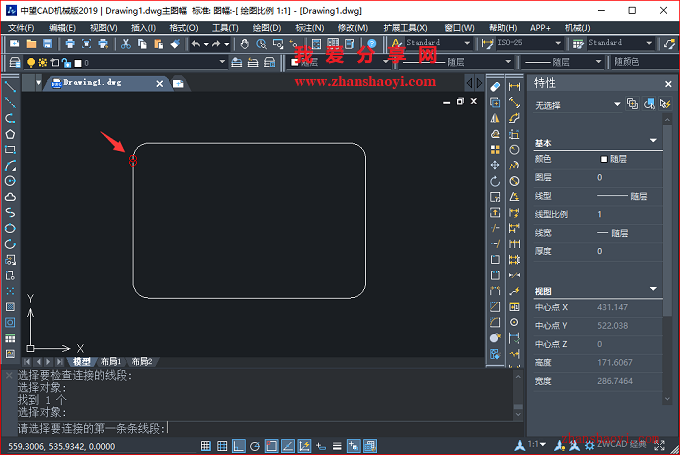

7、此时图形中未闭合的线段会被用红色圈出来，依次选连接未闭合的位置即可；

温馨提示：点击菜单栏中【视图】→【重生成】（或REGEN命令），即可将断开标记去除。
