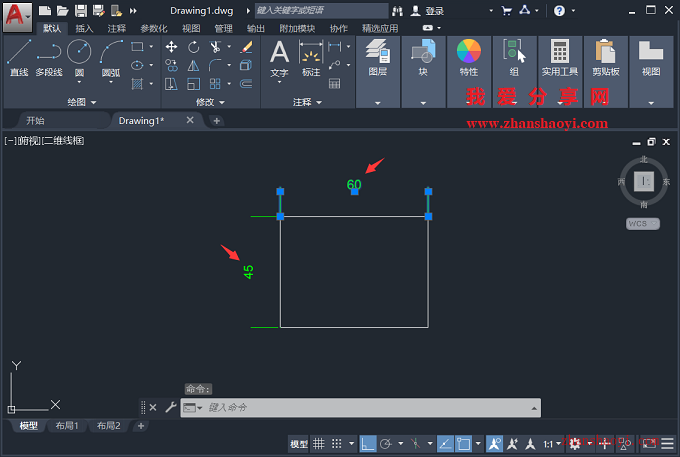

最近有小伙伴提问，他在AutoCAD中使用线性标注给矩形标注时，发现标注「尺寸线」不显示，如下，默认在标注文字下面有一条直线，这个是因为标注中的尺寸线被隐藏了，那么如何让标注的尺寸线重新显示出来呢？
操作步骤：

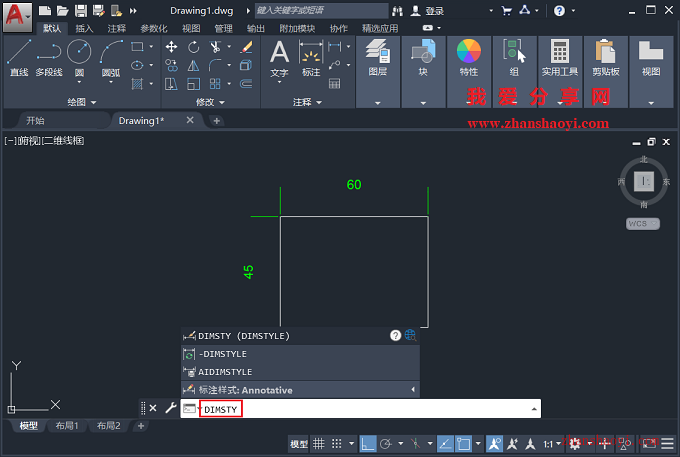

1、先打开AutoCAD 2020软件，进入CAD绘图界面，然后画出如下示例矩形，在命令栏中输入：DIMSTY，按Enter键继续；

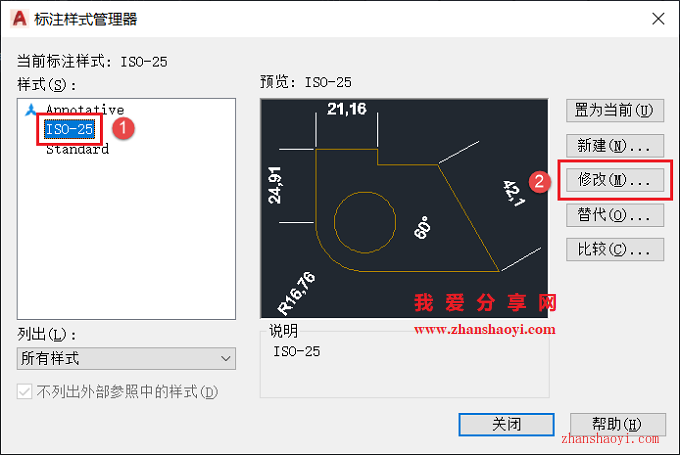

2、打开如下「标注样式管理器」窗口，先点击左侧对应的标注样式，这里选择【ISO-25】，点击【修改】按钮；

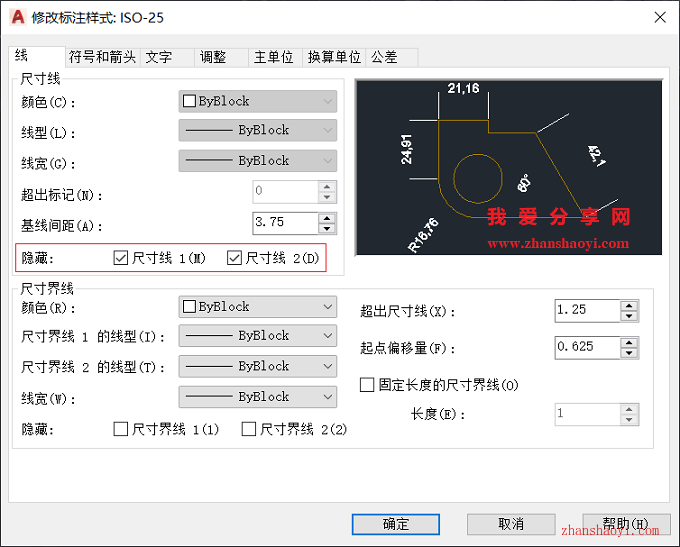

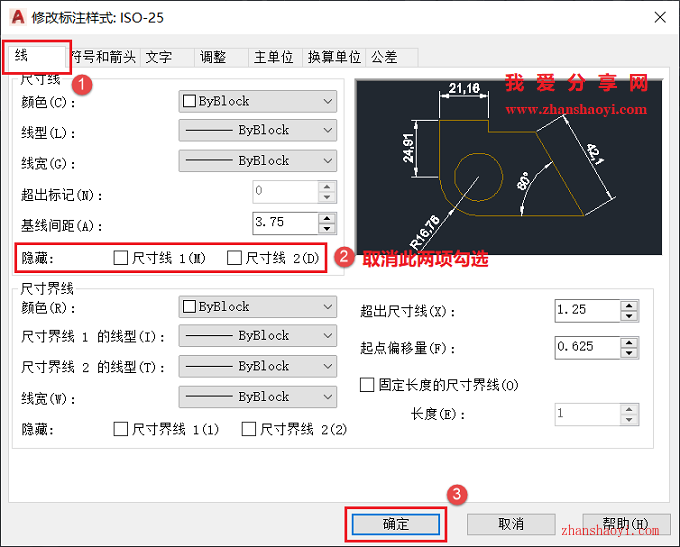

3、先点击【线】选项卡，然后取消隐藏栏右侧的【尺寸线1】和【尺寸线2】两项前面的勾选，然后点击【确定】退出；

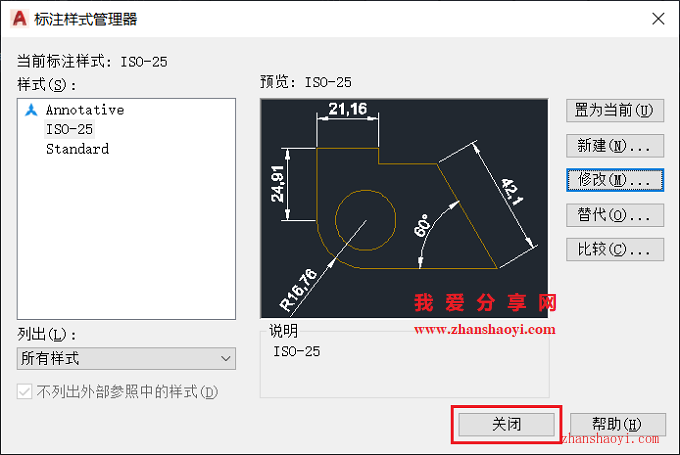

4、点击【关闭】；
5、返回CAD界面，如下，所有标注中的尺寸线已自动显示出来了，有需要的小伙伴赶紧试试~~
