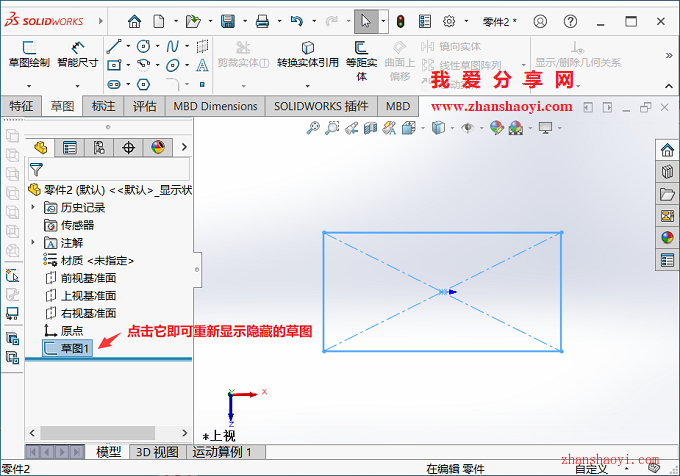

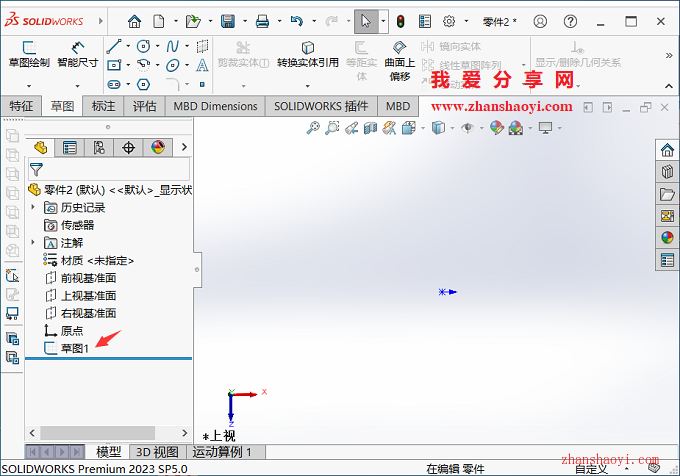

最近有个初学SolidWorks小伙伴提问,他在SolidWorks画完了草图,退出草图后自动不见了,如下,点击左侧设计树里面的「草图1」就可以看到之前绘制的草图,说明不是SolidWorks草图丢失了,只是隐藏了而已,下面给大家分享解决方法,非常简单;

SolidWorks退出草图后图形不见了怎么办?

SolidWorks退出草图后图形不见了怎么办?

操作步骤

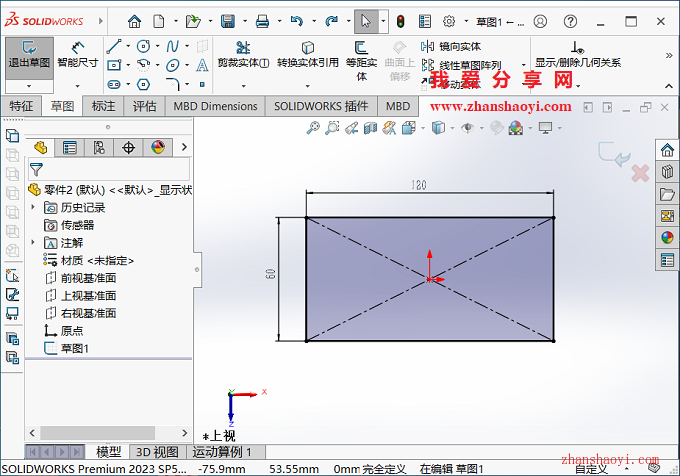

1、先打开SolidWorks 2023软件,绘制如下示例矩形草图;

SolidWorks退出草图后图形不见了怎么办?

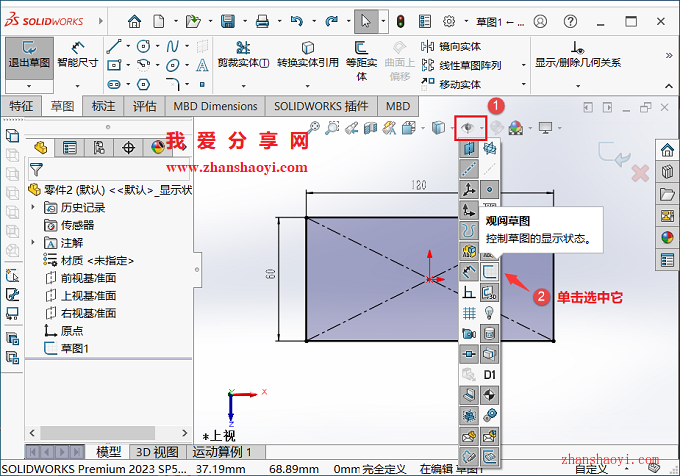

2、然后点击界面中间的【眼睛】图标,在展开的列表中单击选中【观阅草图】;

SolidWorks退出草图后图形不见了怎么办?

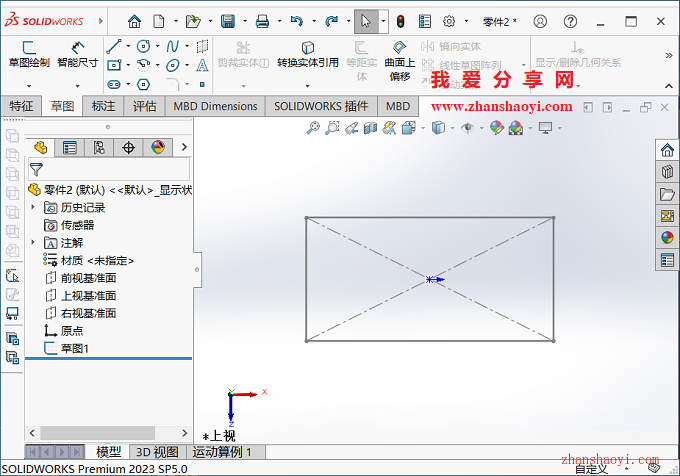

3、退出草图,如下图形不会自动消失了,有需要的小伙伴赶紧试试~~

SolidWorks退出草图后图形不见了怎么办?
