AutoCAD中如何将样条曲线转换为等长的段线？

最近有小伙伴提问，他想将样条曲线转换为等长的线段，通过SPLINEDIT命令可以直接将样条曲线转换为多段线，但多段线中每段并不是等分的，本期给大家分享通过「定距等分」命令将样条曲线转换为每段等长的多线段的操作方法；

操作步骤：

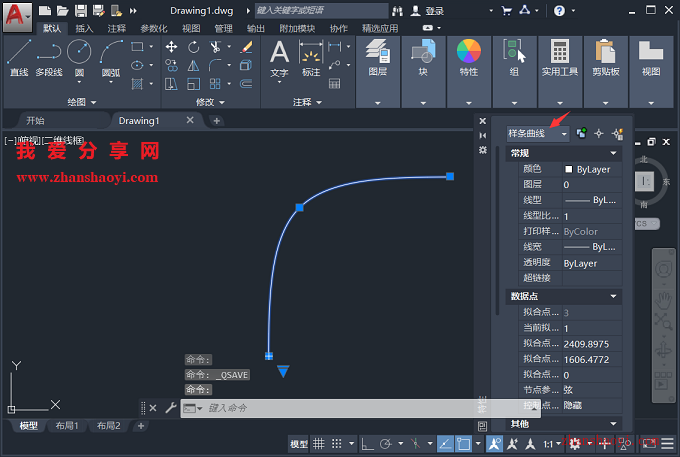

1、先打开AutoCAD 2020软件，进入CAD绘图界面，然后绘制如下样条曲线；

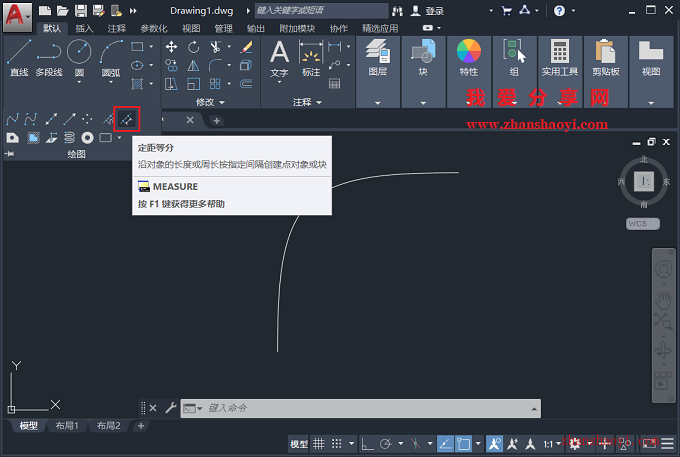

2、第一步，将样条曲线等分，点击上方菜单栏中【定距等分】按钮；

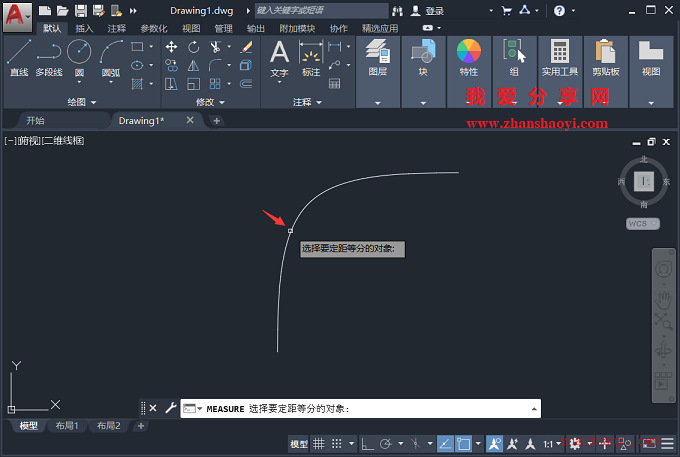

3、选择要定距等分的对象，这里单击选中样条曲线；

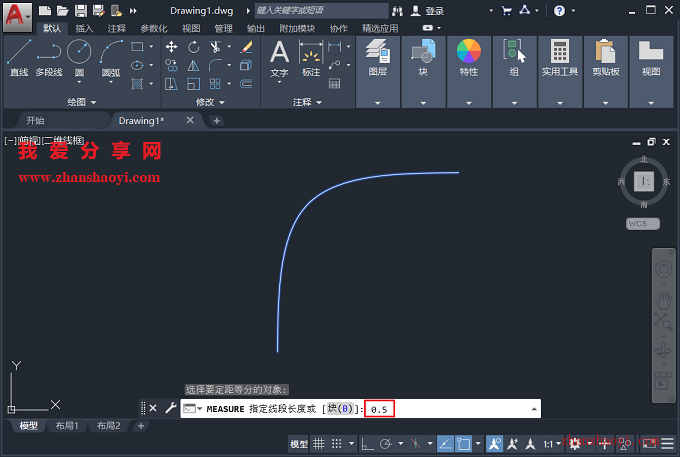

4、输入等分线段的长度，这里输入0.5mm，可根据实际需求输入线段长度值；

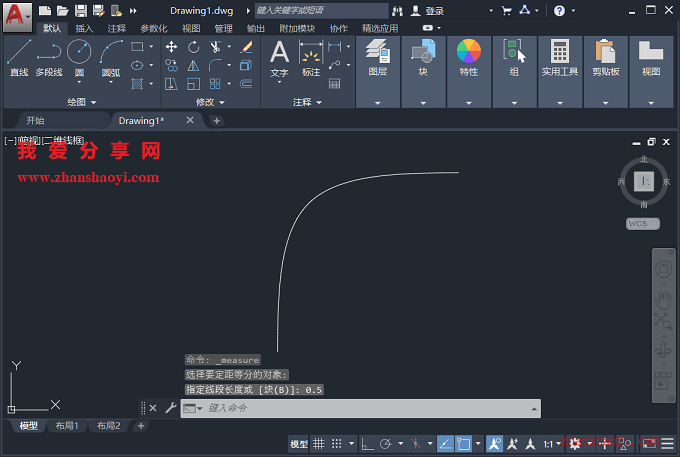

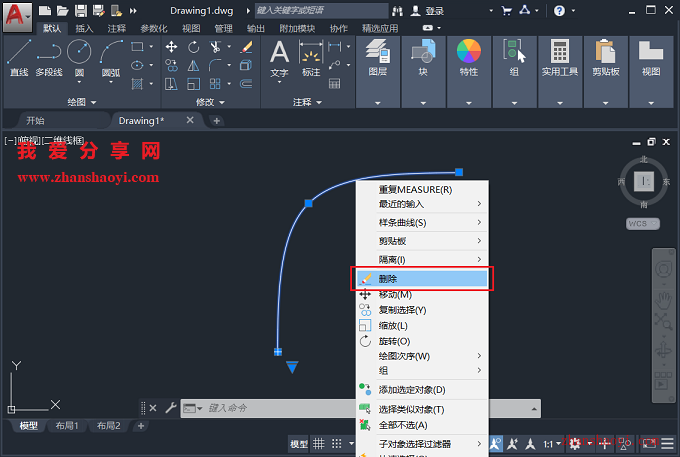

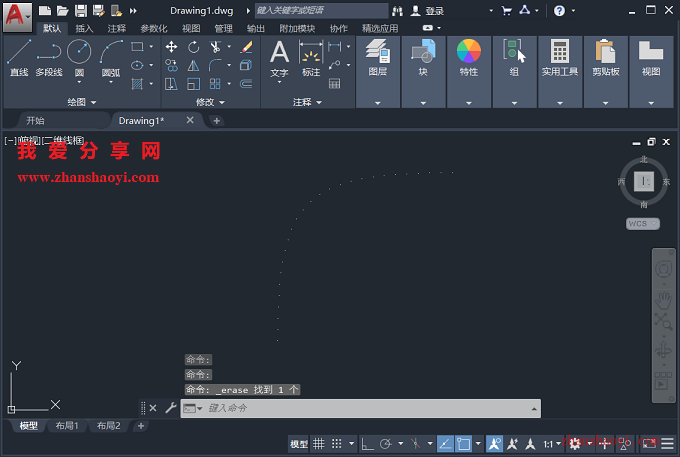

5、在样条曲线上右击选择【删除】，我们可以看到被等分的对象仅仅是在等分点处放置了点的标记符号，而源对象并没有被等分为多个对象；

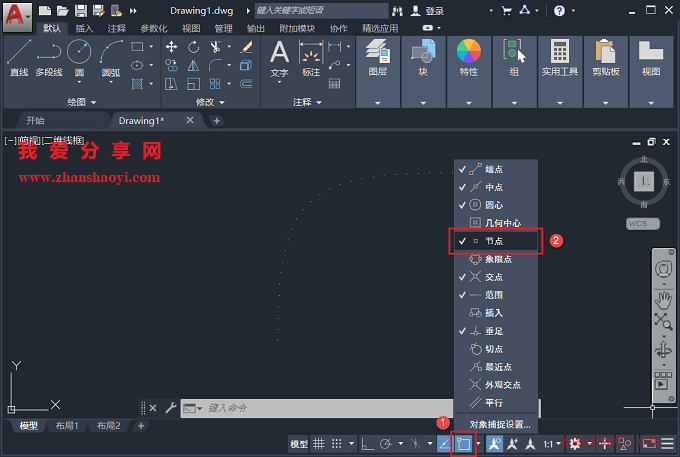

6、先在CAD窗口下方找到【对象捕捉按钮】，右键点击勾选【节点】；

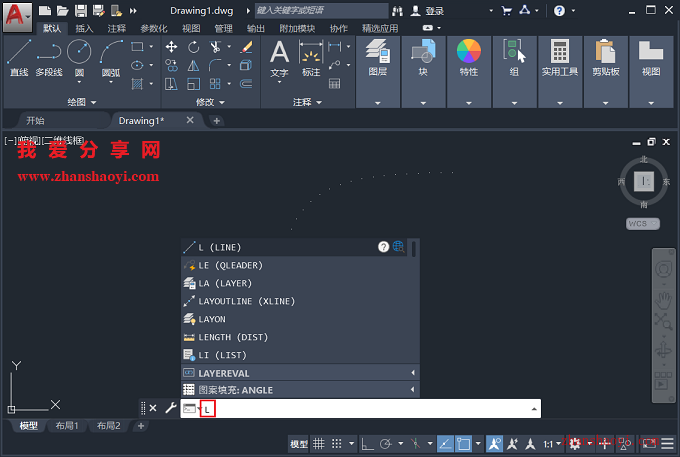

7、第二步，连接等分点成多线段，在命令栏中输入直线命令：L，并将所有点依次连接；

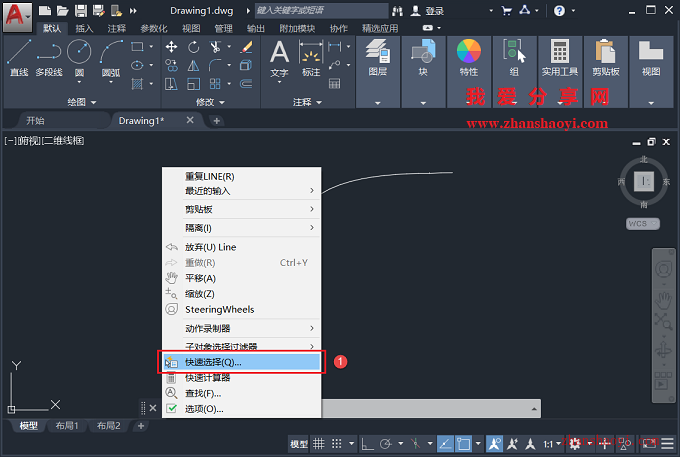

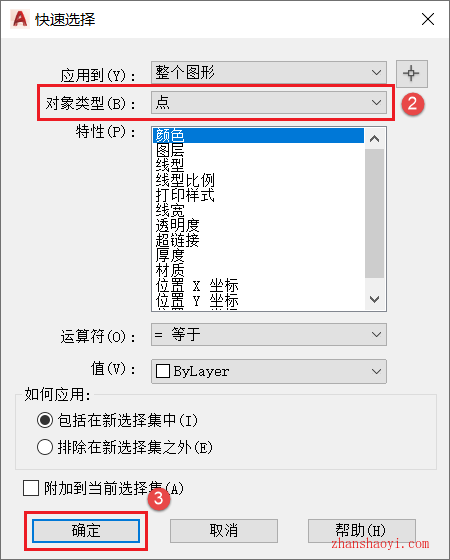

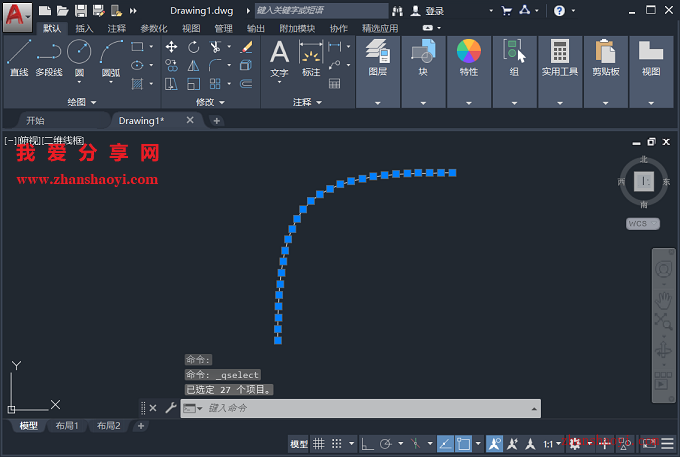

8、第三步，删除多余的点，在CAD界面空白处鼠标右击选择【快速选择】，打开「快速选择」窗口，先将对象类型设置为：点，点击【确定】退出，如下已选中图形中所有的点；

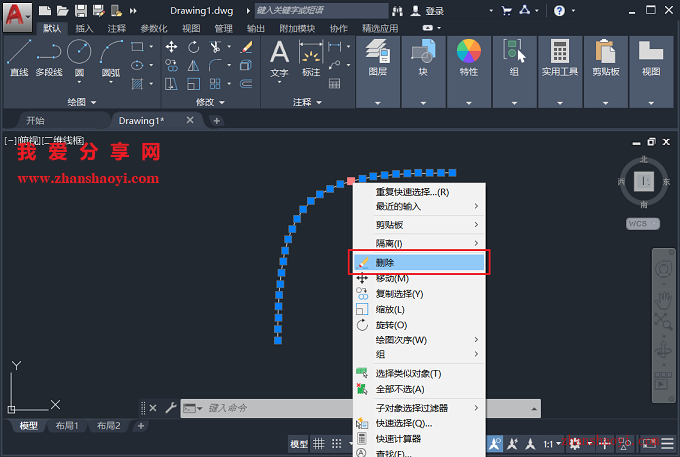

9、在点上鼠标右击选择【删除】；

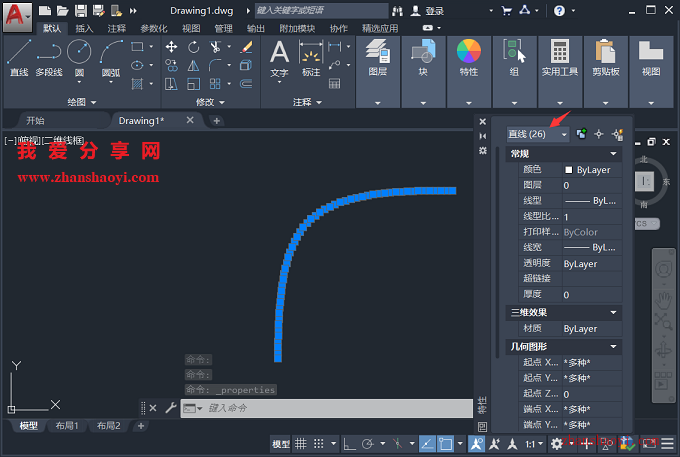

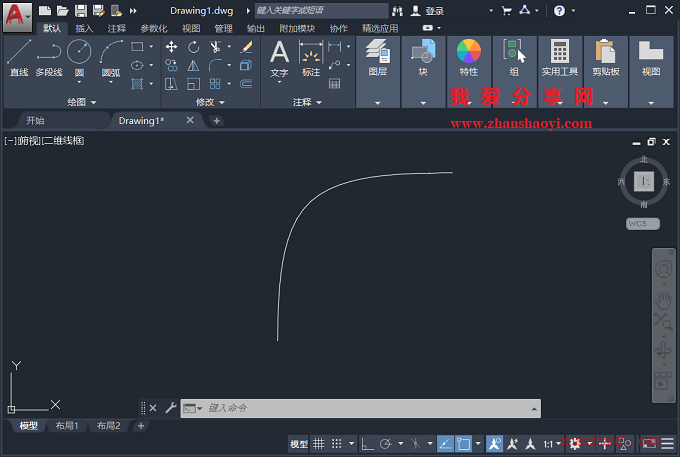

10、如下，已将样条曲线成功转换为每段等长的多线段，有需要的小伙伴赶紧试试~~
