为什么你的Solidworks轴测图总是不合适？如何调整？

最近有小伙伴提问，Solidworks工程图中装配体(或零部件)默认的轴测图的位置不是他想要的，如下，不能够展示装配体的重要外观结构，轴测图可不可以旋转至其它位置？其实这个是可以的，下面给大家分享一下解决方法；

操作步骤：

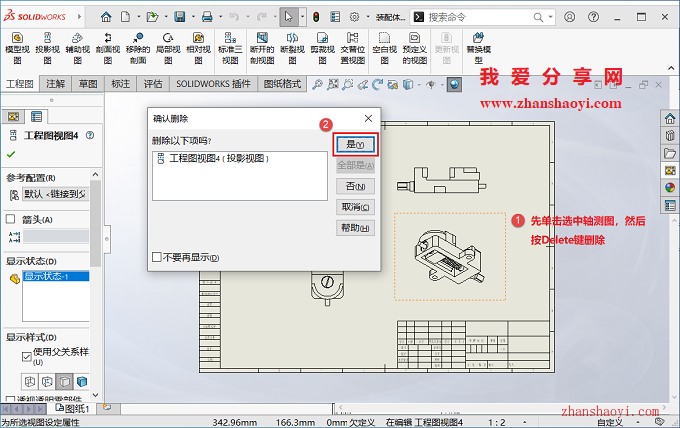

1、用Solidworks 2023软件打开如下示例工程图，先单击选中默认的轴测图，然后按Delete键删除，弹出如下窗口，点击【是】；

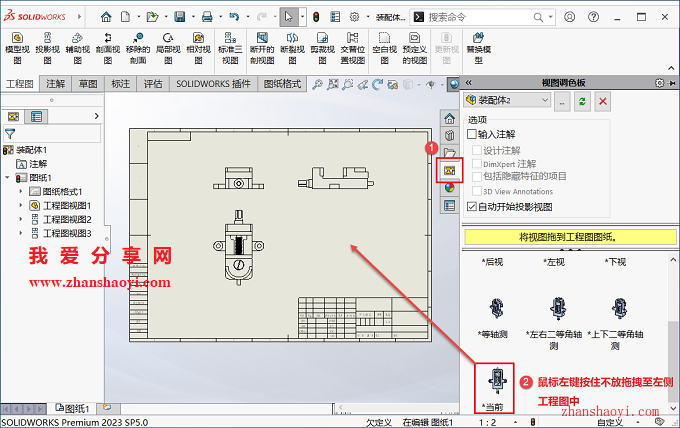

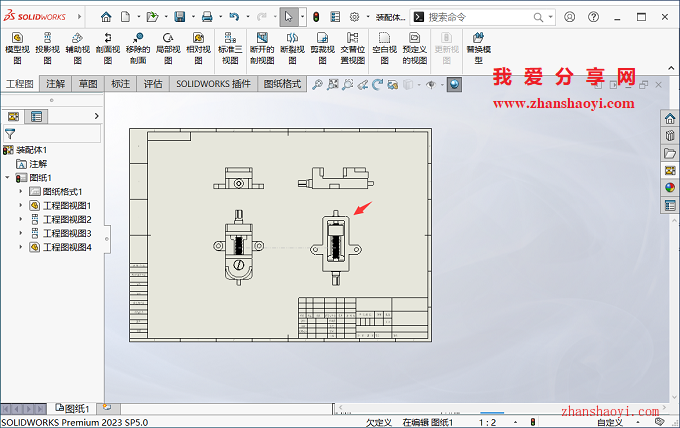

2、找到右侧栏中【当前视图】，鼠标左键按住不放拖拽至工程图中，生成新的视图；

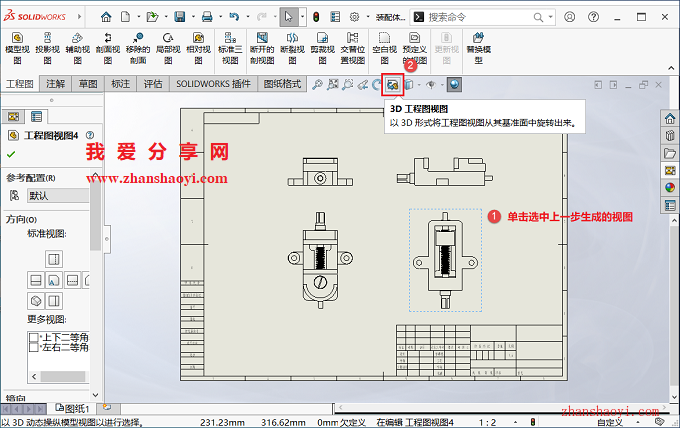

3、先单击选中上一步生成的「当前视图」，然后点击【3D工程图视图】按钮；

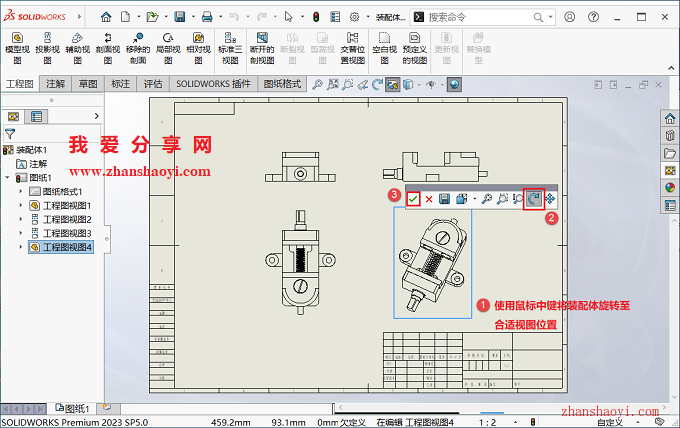

4、出现工具框，我们就可以使用鼠标中键自由的将视图旋转至合适的位置，然后点击【✓】对号即可；

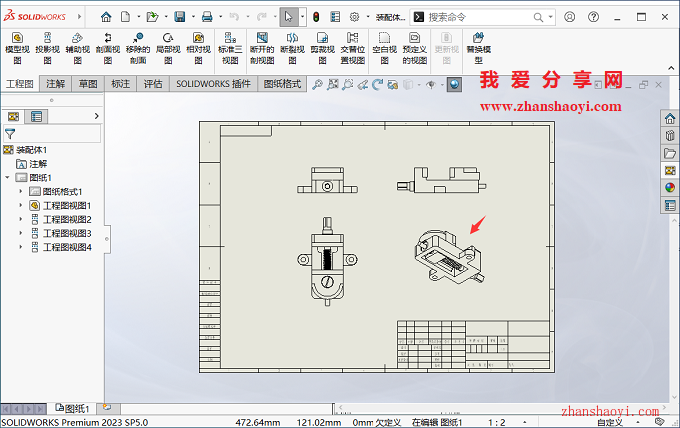

5、如下，返回Solidworks工程图界面，轴测图已调整至合适位置，完毕。
