Origin图表技巧之绘制带辅助面的3D折线图

折线图是科研中经常用到的图表之一，它通过线的升降变化显示数据的变化趋势，之前给大家分享过Origin绘制平面点线图，本期给大家分享绘制三维折线图的操作方法；

操作步骤：

1、先打开Origin 2024软件，然后在Book1中输入如下示例数据；

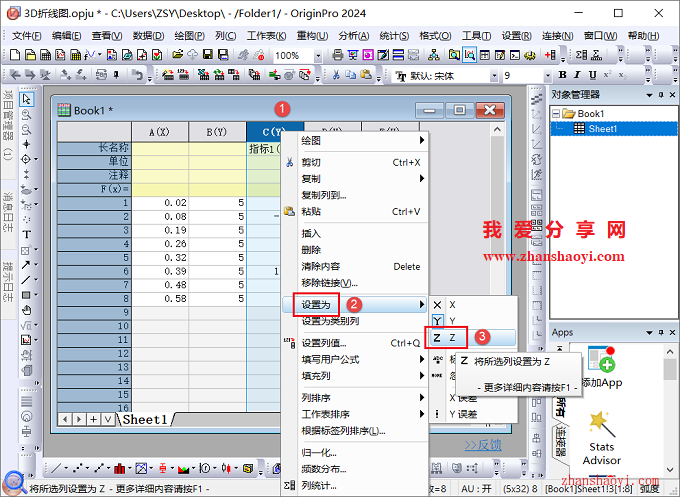

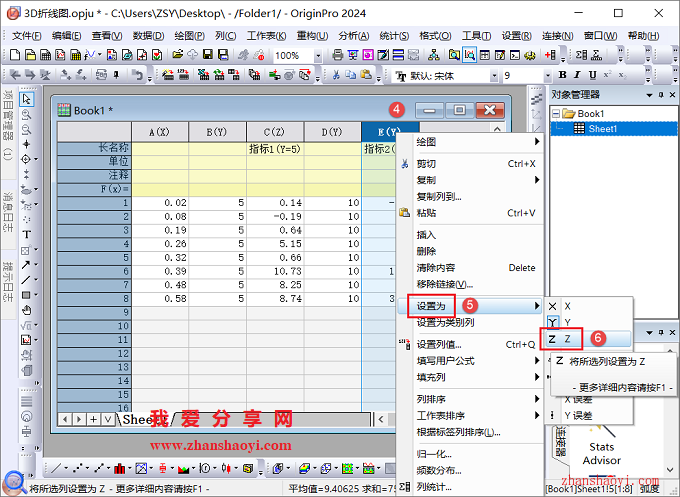

2、鼠标右击将C(Y)和E(Y)列设置为Z；

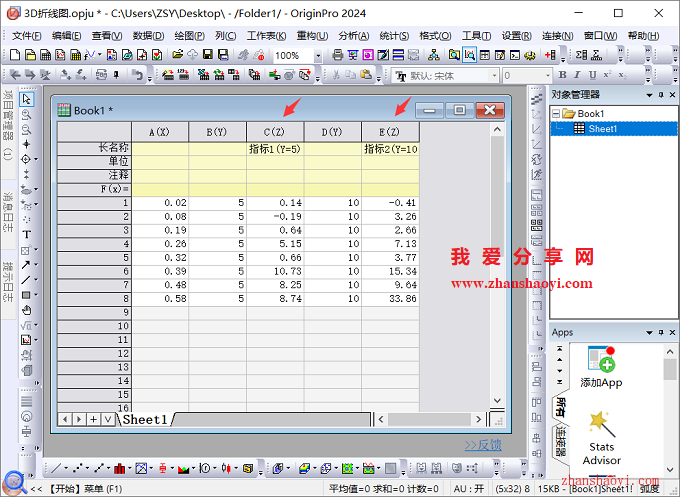

3、将数据调整为XYZ型数据，如下：

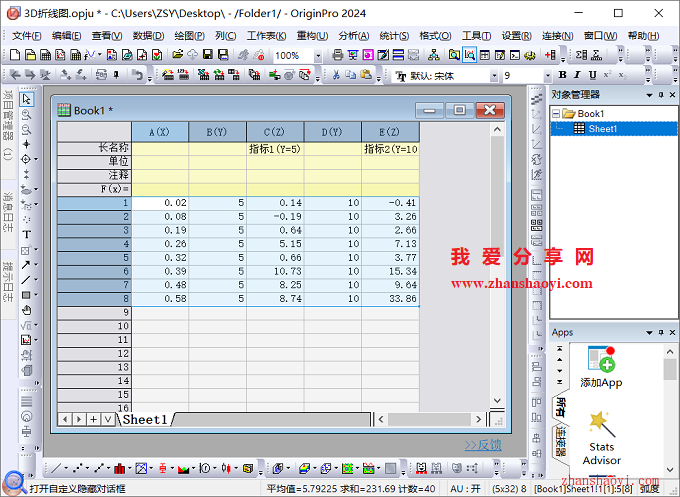

4、先选中所有数据；

5、点击菜单栏中【绘图】→【3D】，在展开列表中选择【3D线】按钮；

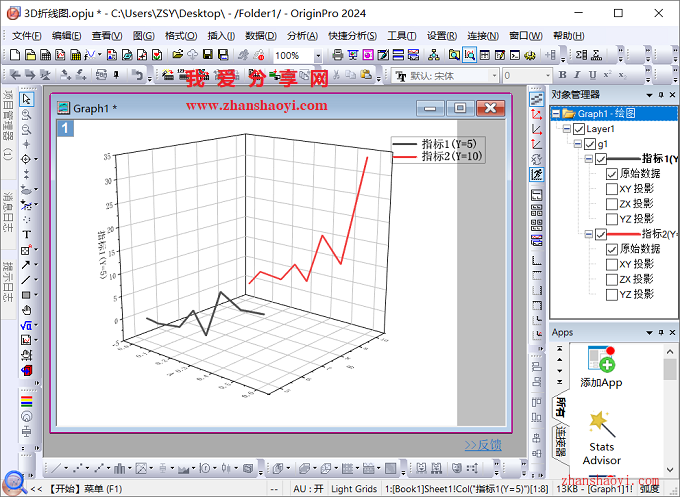

6、默认绘制的3D折线图如下：

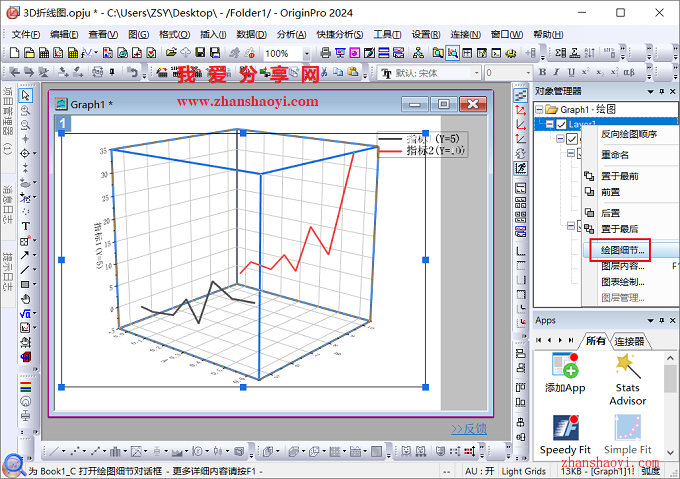

7、下面在指定位置添加辅助平面，找到右侧「对象管理器」，鼠标右击Layer1选择【绘图细节】；

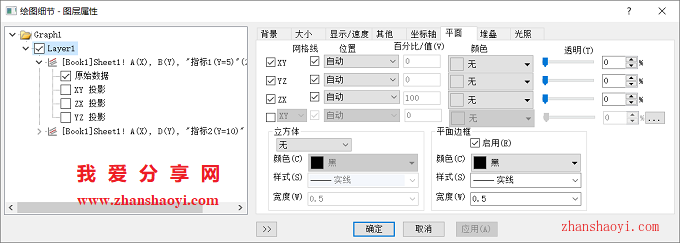

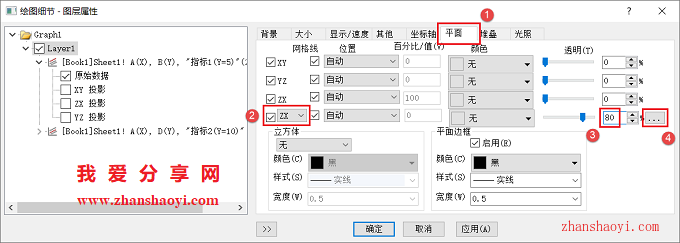

8、打开「绘图细节」窗口，先点击【平面】选项卡，点然勾选下图中ZX下方未激活的XY选项，并依次对照下图进行设置，再点击图中右下角的【…】三个点按钮；

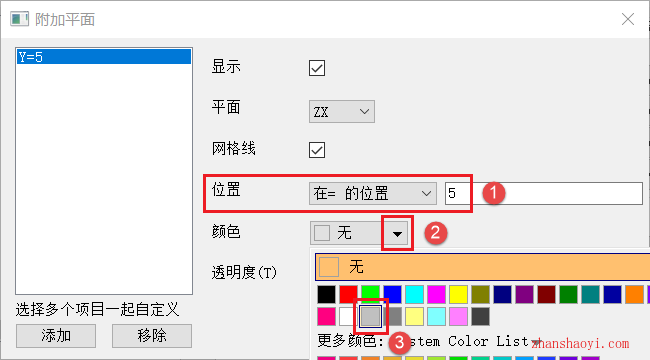

9、打开如下附加平面窗口，将位置栏设置为「在=的位置」，并将值设置为5，再将颜色设置为灰色；

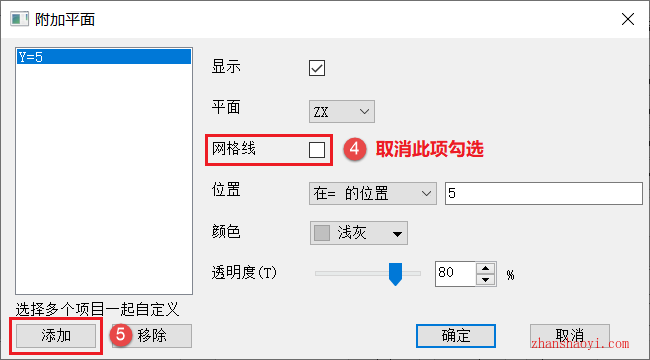

10、下面继续添加一个“Y=10“的ZX平面，先取消【网格线】前面的勾选，然后点击左下角【添加】按钮；

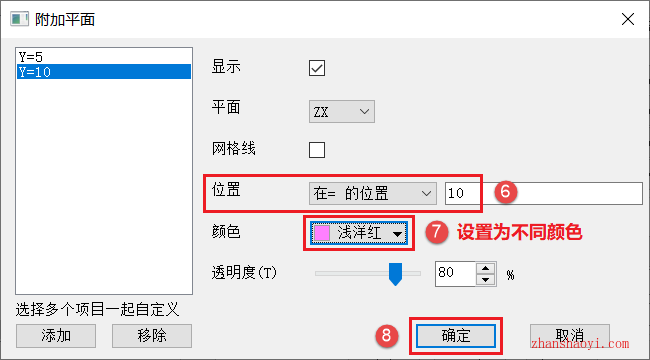

11、将位置栏右侧的值设置为10，再将颜色设置为粉红色，点击【确定】退出；

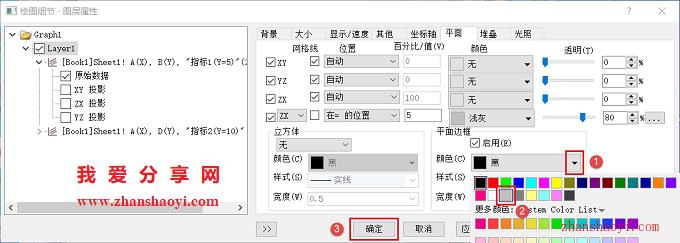

12、先将平面边框栏下的颜色设置为灰色，然后点击【确定】

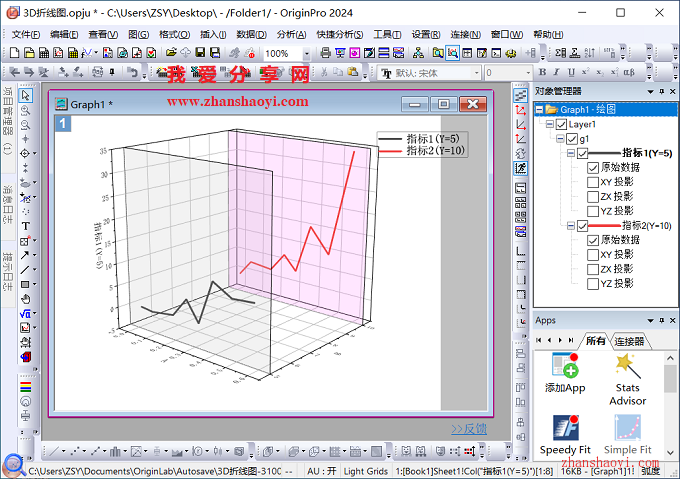

13、绘制带辅助面的3D折线图效果如下：

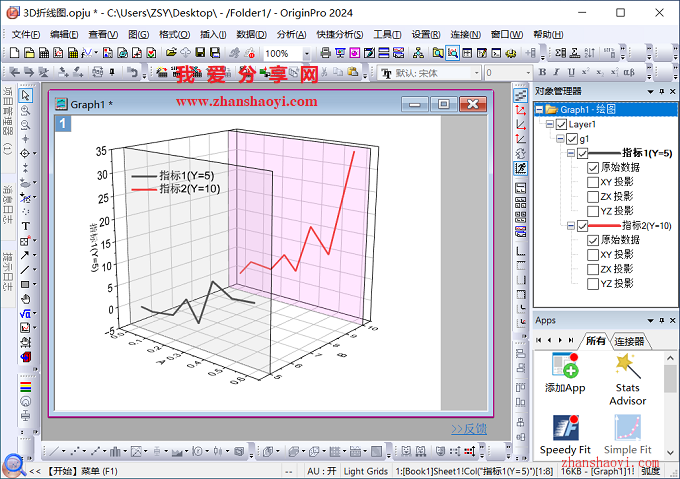

14、最后，再调整字体为Arial，完成3D折线图如下：
