在CAD绘图过程中经常会遇到图形中已知一长度A要缩放至长度为B,当然,已知这两长度可以计算出比例因子即B/A,但是有时口算算不出来还得借助计算器算很麻烦;
如下图中133*85的矩形要进行整体缩放,将长度133缩小至67,宽度方向等矩形整体随着同时缩放,计算缩放比例因子为67/133,口算很不方便,下面给大家分享利用参照来直接缩放;
操作步骤:

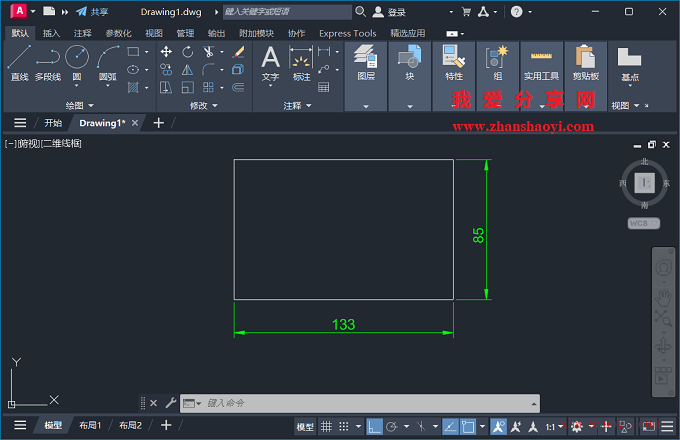

1、先打开AutoCAD 2025软件,进入CAD绘图界面,然后绘制如下示例矩形;

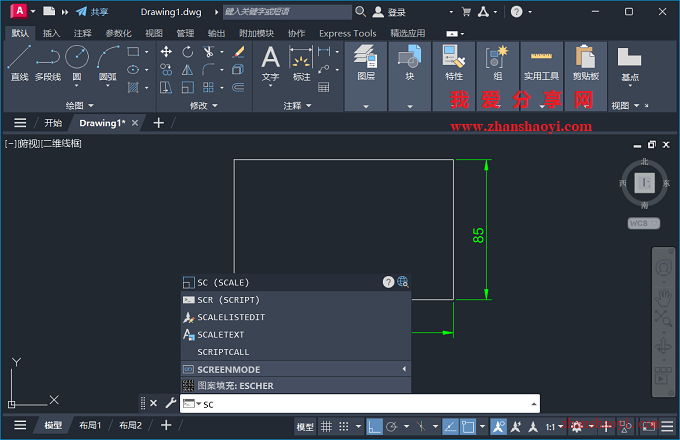

2、在命令栏中输入:SC,然后按Enter键继续;

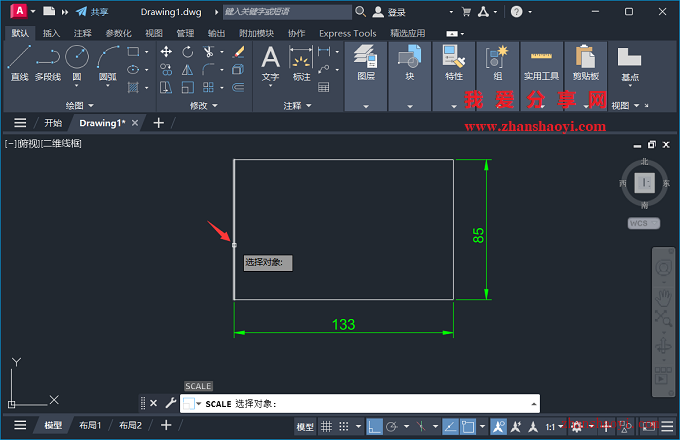

3、单击选择图形对象,然后按Enter键继续;

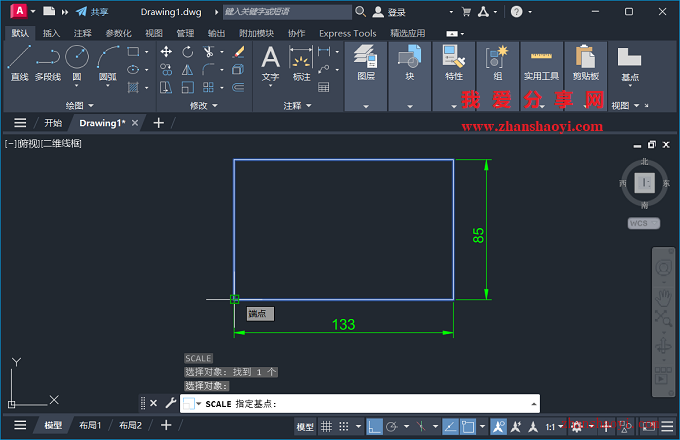

4、指定基点,这里选择左下角端点;

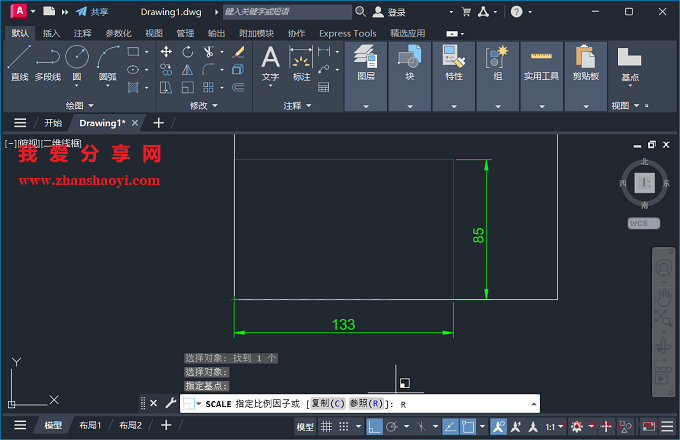

5、此处不输入比例因子,在命令栏中选择参照输入:R;

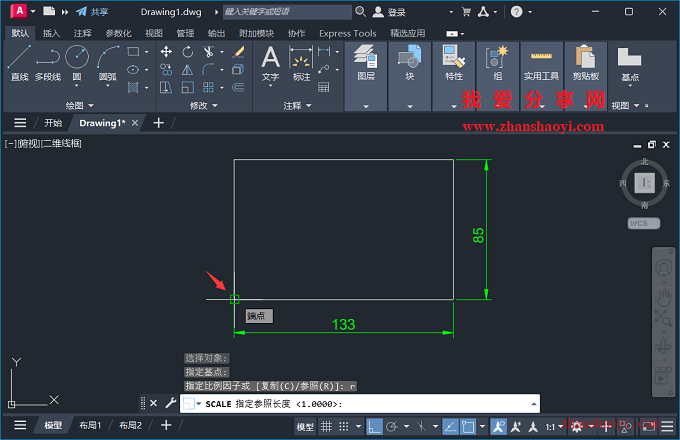

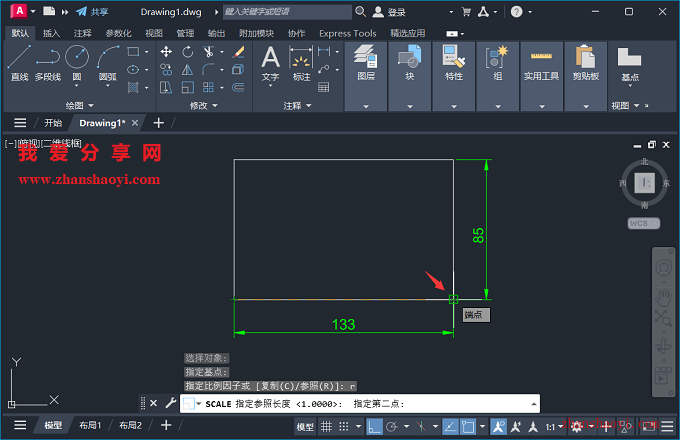

6、分别选择67直线的两个端点即可

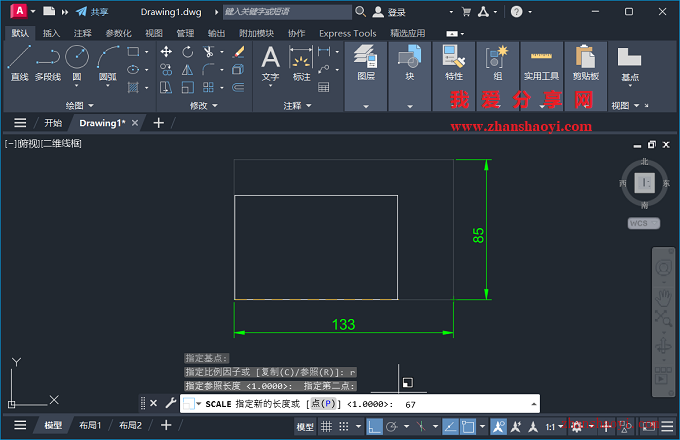

7、在命令栏中输入指定新的长度:67,然后Enter键继续;

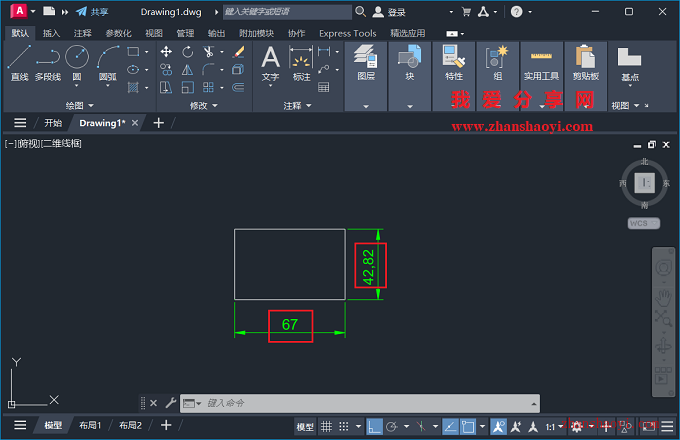

8、如下,矩形长度已缩小至67,且图形已整体缩小,你学会了吗?
