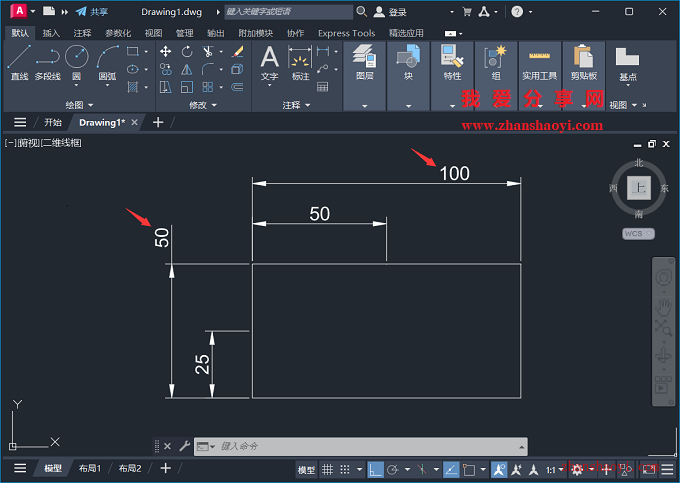

最近有小伙伴提问,CAD尺寸标注的文字位置移动了,不在尺寸线的中间位置,如下,删除重新标注或一个一个选中数值进行位置调整又比较影响效率,有没有可以快速恢复到中间位置的方法呢?
操作步骤:
1、先用AutoCAD 2025打开示例图纸,然后在命令栏中输入:DIMEDIT,按Enter键继续;

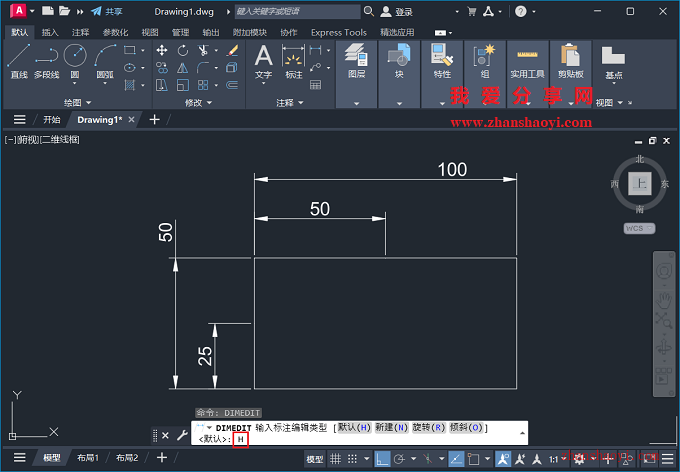

2、在命令栏中输入:H,按Enter键继续;

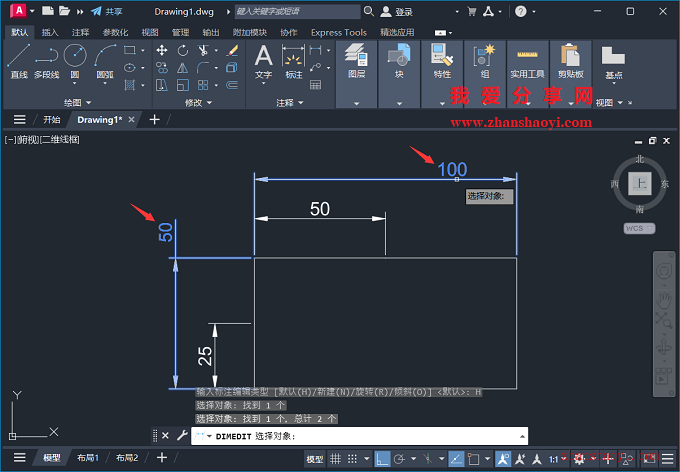

3、提示选择对象,点击选择需要恢复的尺寸标注,可进行连续点击选择多个尺寸标注,按Enter键继续;

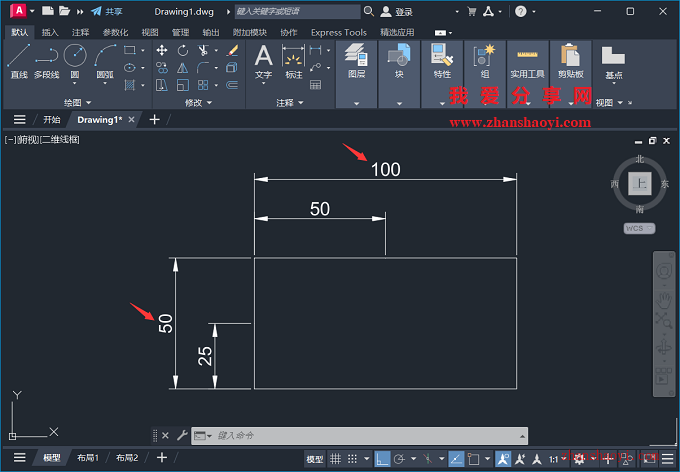

4、如下,所有标注的尺寸已一起回到默认的中间位置了,你学会了吗?
