如何检查SolidWorks装配体是否存在设计不合理地方？

Solidworks零件画完，装配体组装好，一个模型基本设计完成，那我检查装配图中是否存在设计不合理？零件与零件之间是否存在干涉呢？

操作步骤：

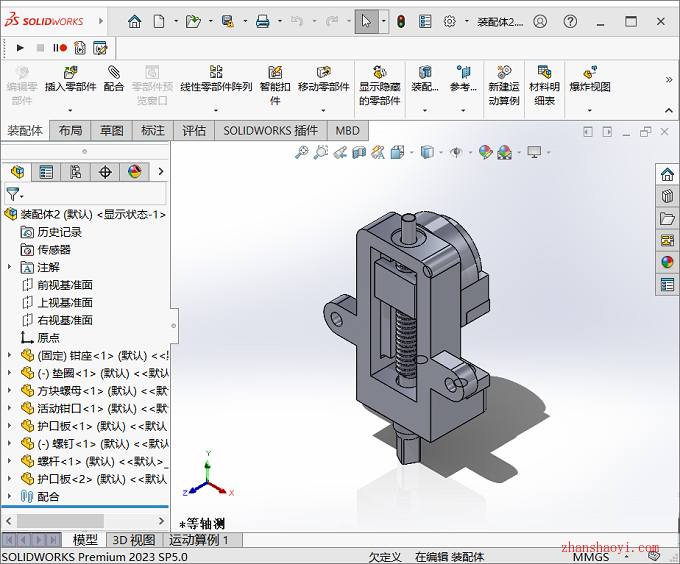

1、先用SolidWoorks 2023软件打开示例装配体，如下：

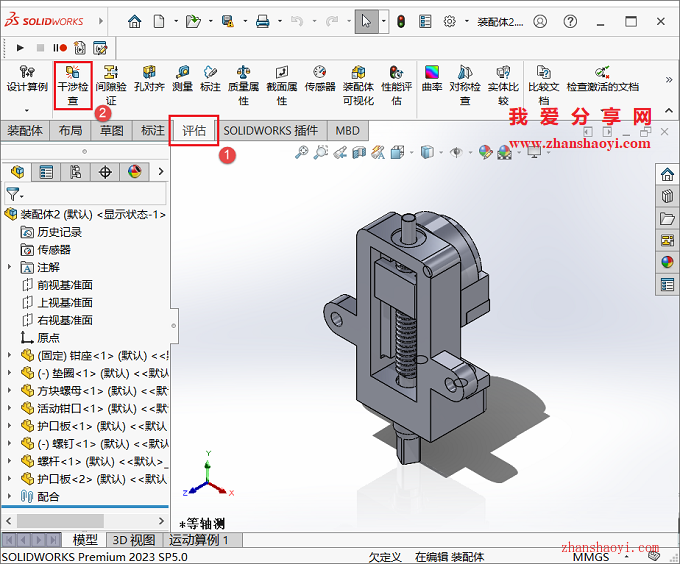

2、点击【评估】选项卡，然后点击【干涉检查】按钮；

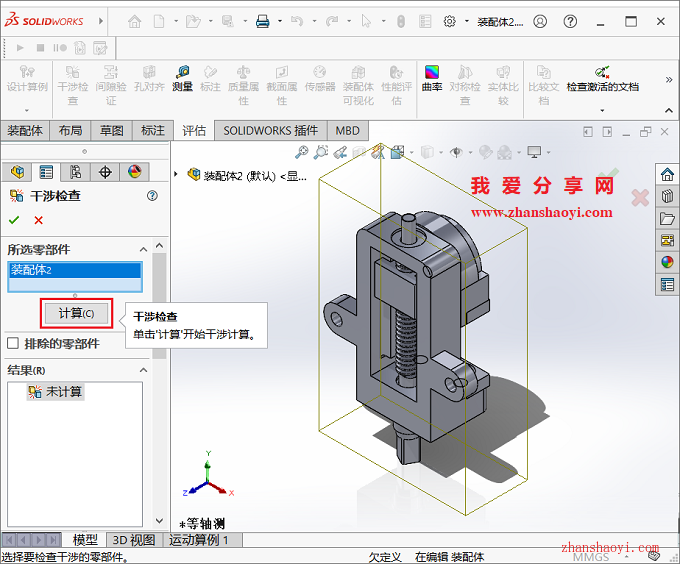

3、点击【计算】按钮；

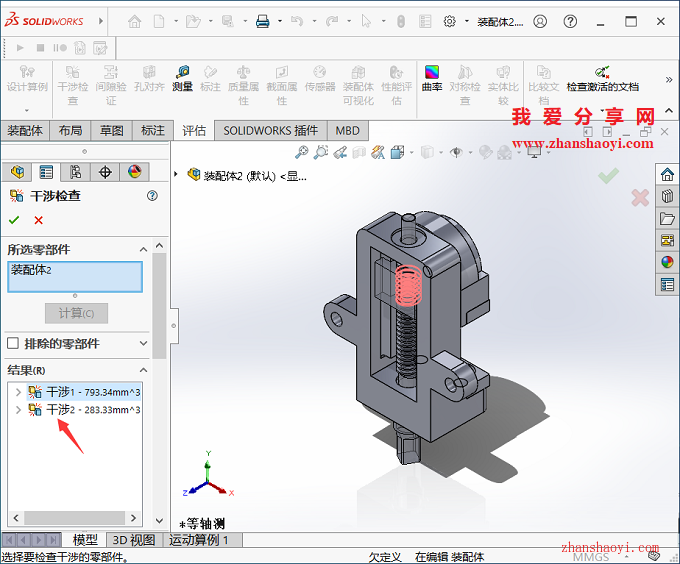

4、干涉结果显示在左侧列表「结果」栏中，如下：

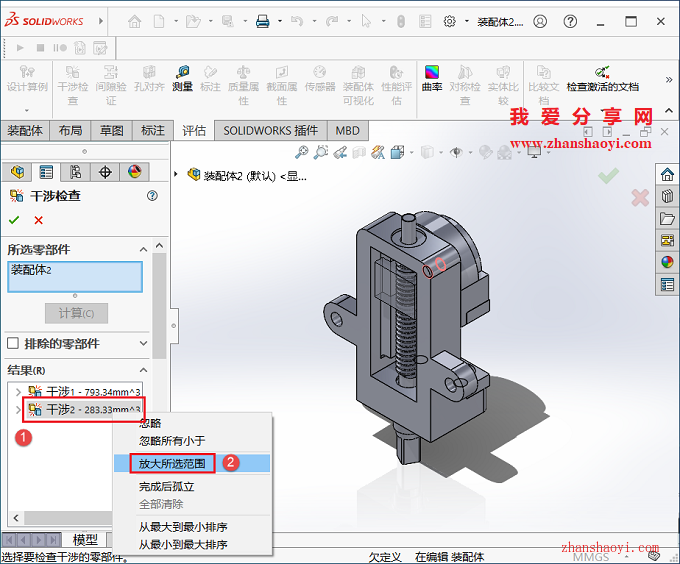

5、鼠标右击干涉项，点击【放大所选范围】，就会局部放大；

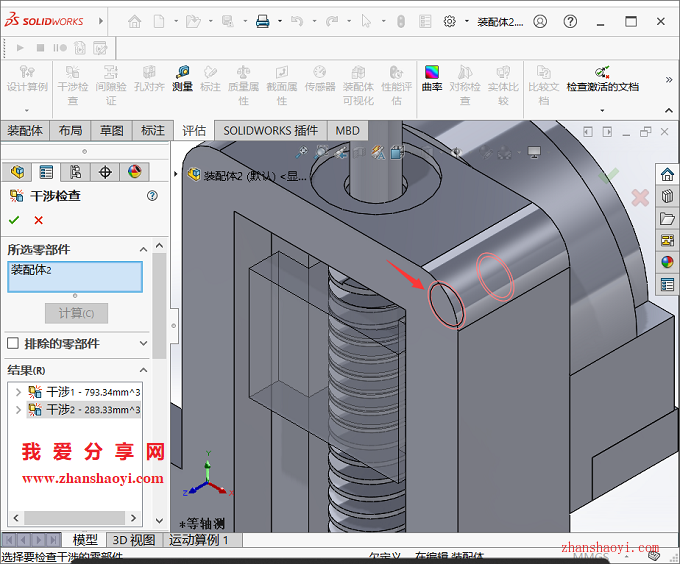

6、如下为放大后干涉位置，方便用户直接查看；

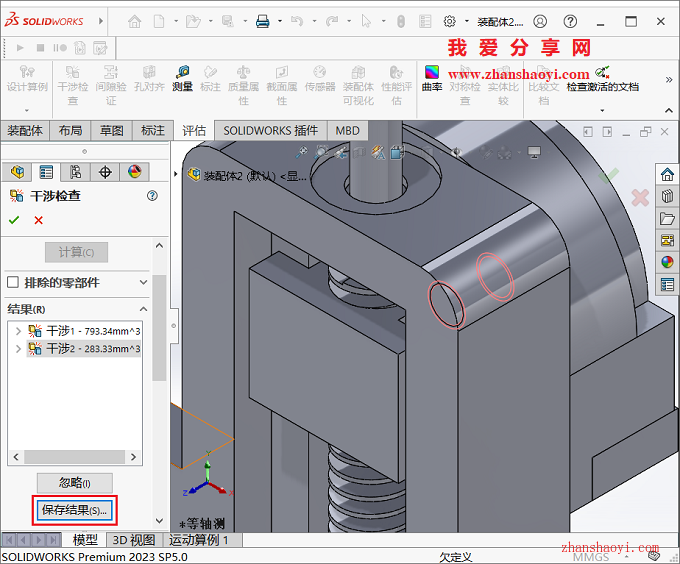

7、若干涉位置较多，可以点击【保存结果】按钮，就会把所有问题生成EXCEL表格，方便一项一项的去检查；

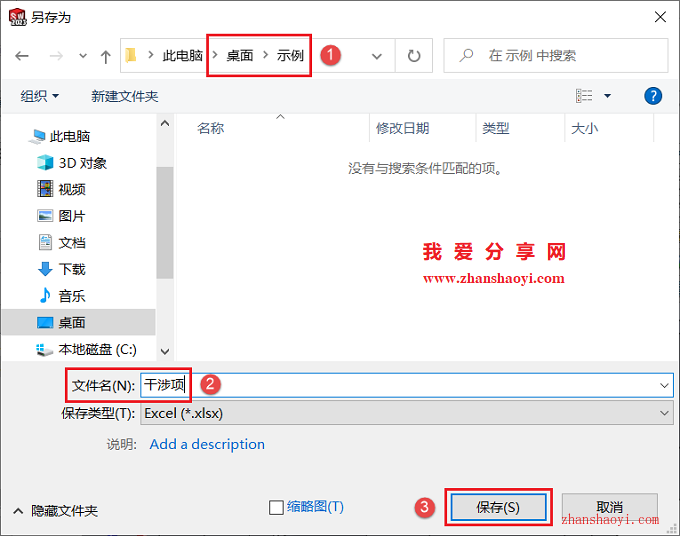

8、设置保存位置和文件名，点击【保存】；

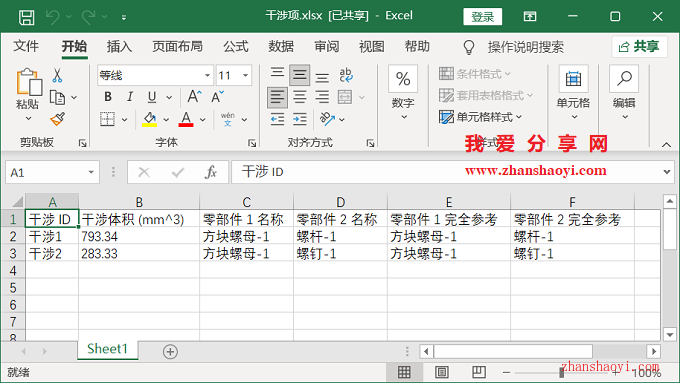

9、打开上一步保存的EXCEL文件，干涉项目均显示在表格中，如下：
