AutoCAD 2024如何计算不规则图形面积和周长？

最新有小伙伴提问，他使用「Area」命令只能计算规则图形的面积和周长，但遇到不规则CAD图形，又该如何计算它的面积和周长呢？

操作步骤：

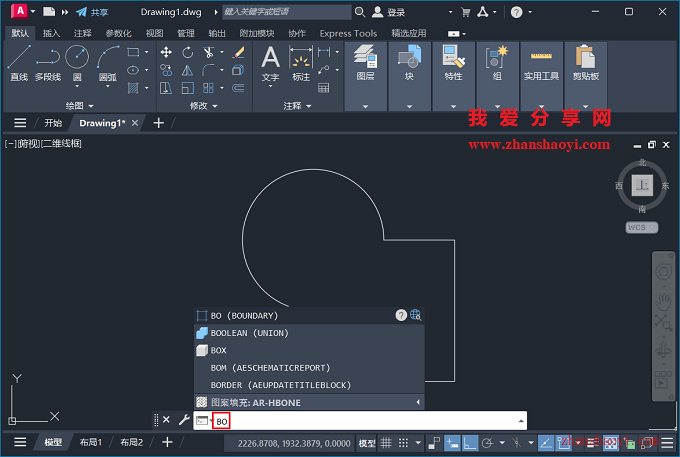

1、先用AutoCAD 2024软件打开如下示例图形，然后在命令栏输入命令：BO，按Enter键(或空格键)继续，注：BO命令是用封闭区域来创建多段线或面域；

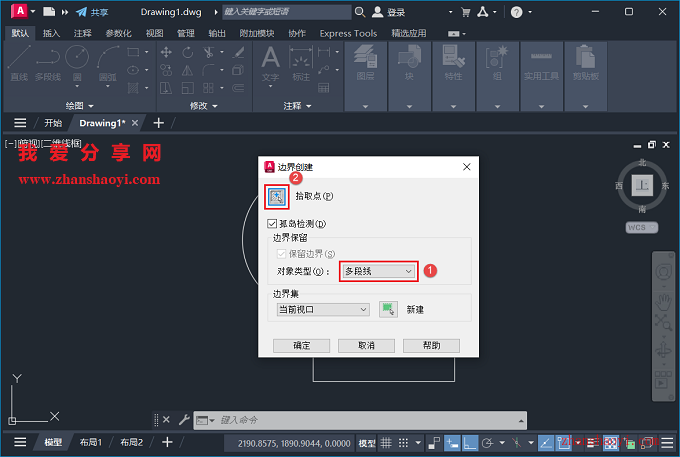

2、弹出「边界创建」窗口，先将对象类型栏修改为：多段线，然后点击【拾取点】按钮；

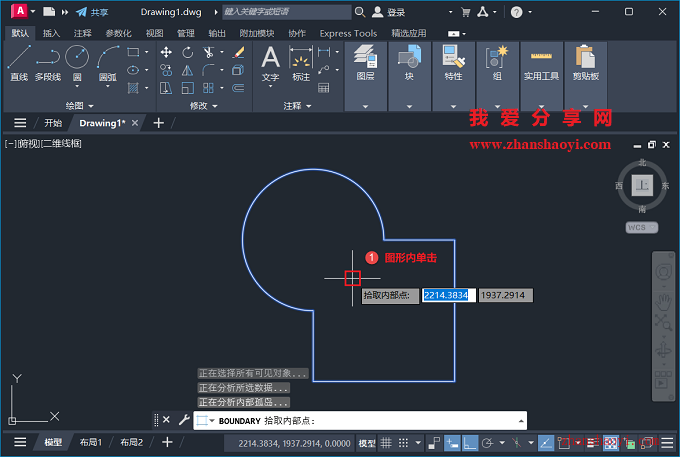

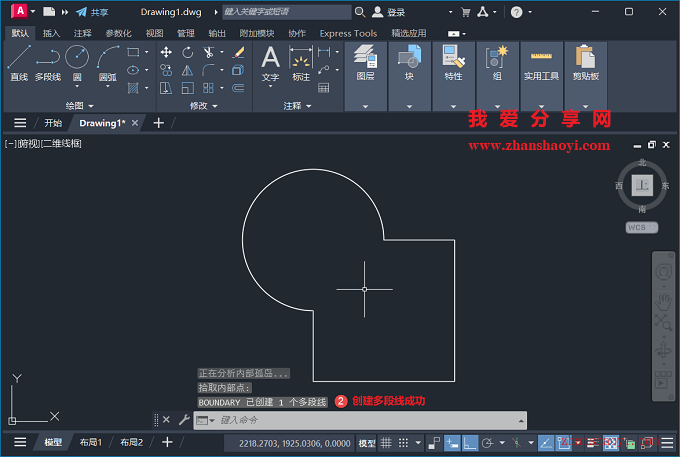

3、在图形内单击，然后按Enter键(或空格键)，将图形边界转化为线段；

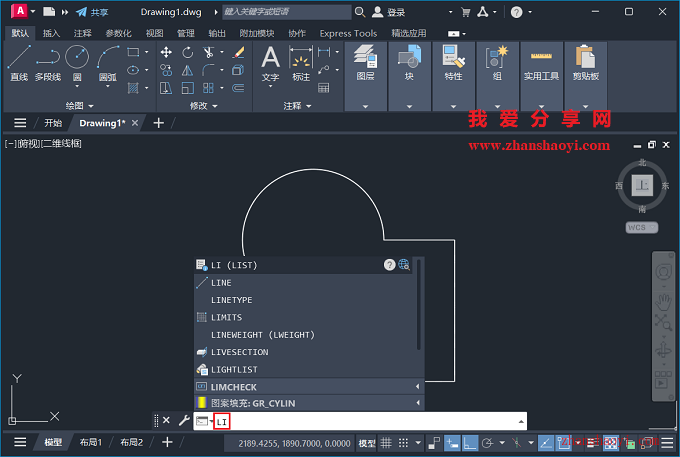

4、继续在命令栏输入命令：LI，然后按Enter键(或空格键)继续；

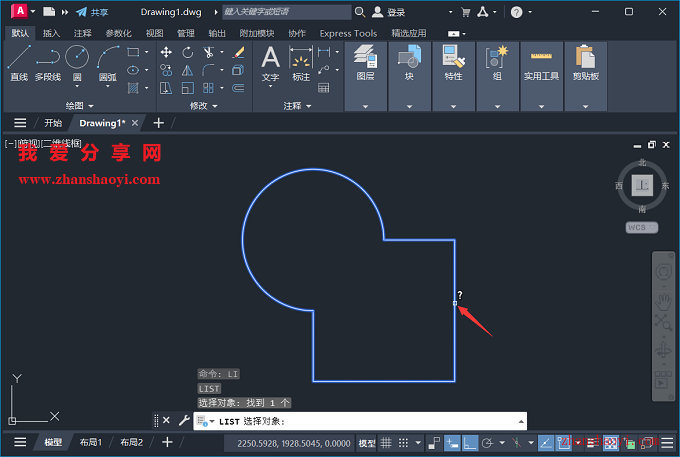

5、单击选中图形边界，按Enter键(或空格键)继续；

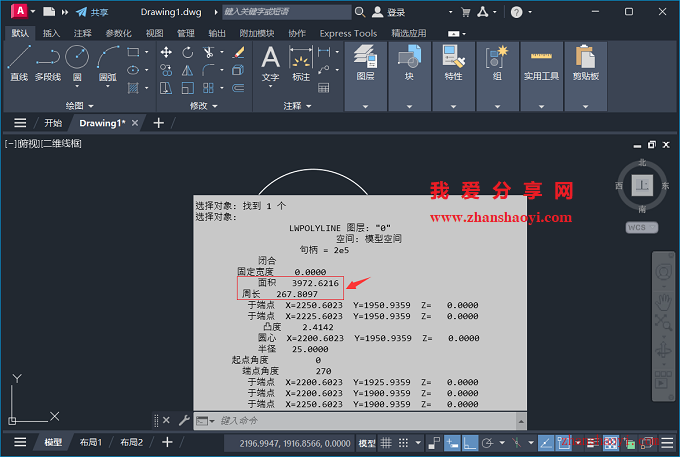

6、弹出如下窗口，这里就会显示出图形面积和周长了。
