Solidworks尺寸标注不够清晰怎么解决？

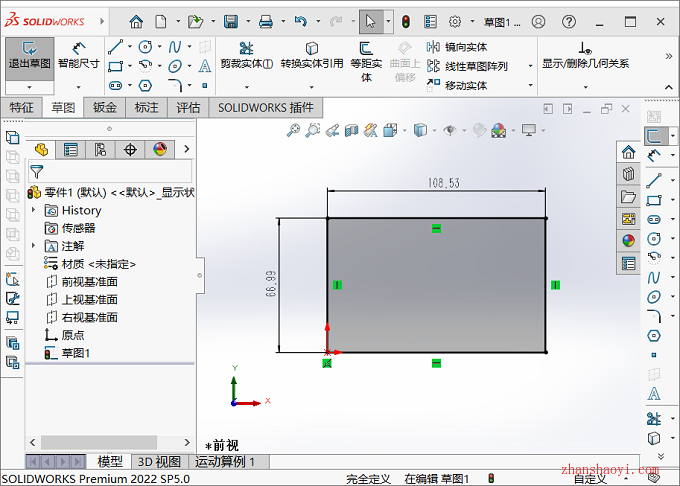

最近有用户提问：Solidworks草图中尺寸标注不够清晰，甚至有的时候都分不清6和8，分不清到底是5还是3，即使换Solidworks版本也不行，如下，影响绘图效率；

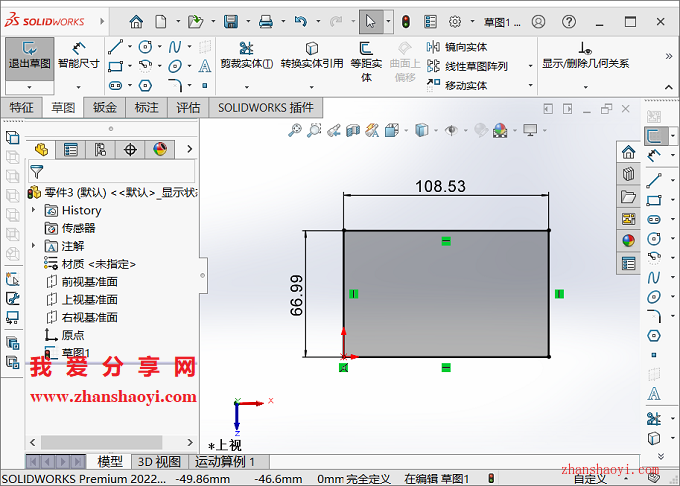

来对比一下优化后的效果，是不是清晰了？下面给大家分享一下具体的操作方法；

操作步骤：

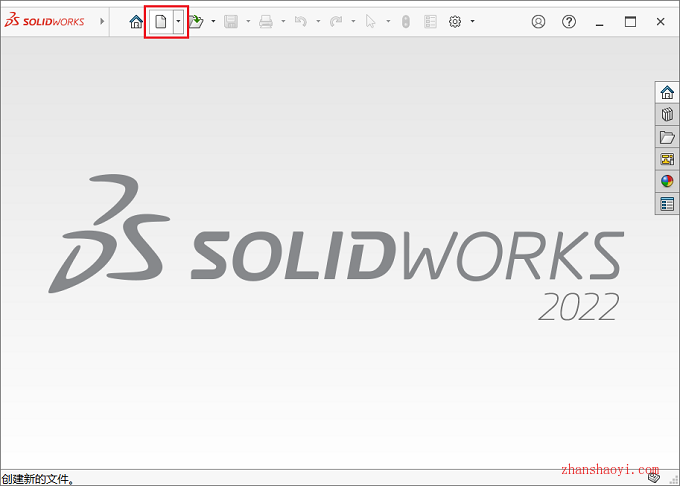

1、打开Solidworks2022软件，点击【新建】按钮；

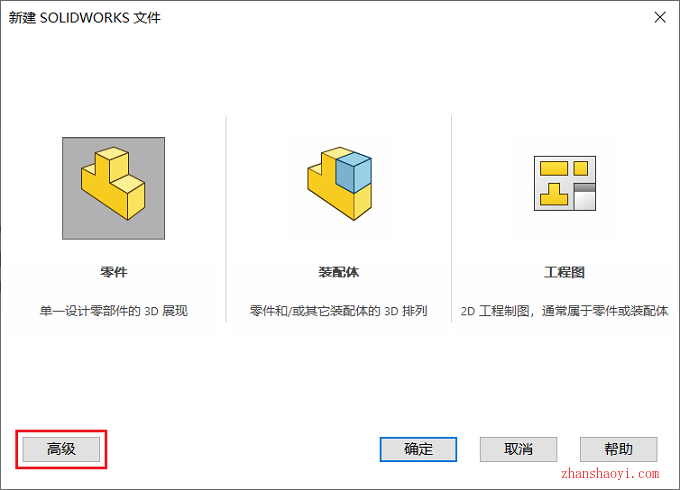

2、点击【高级】

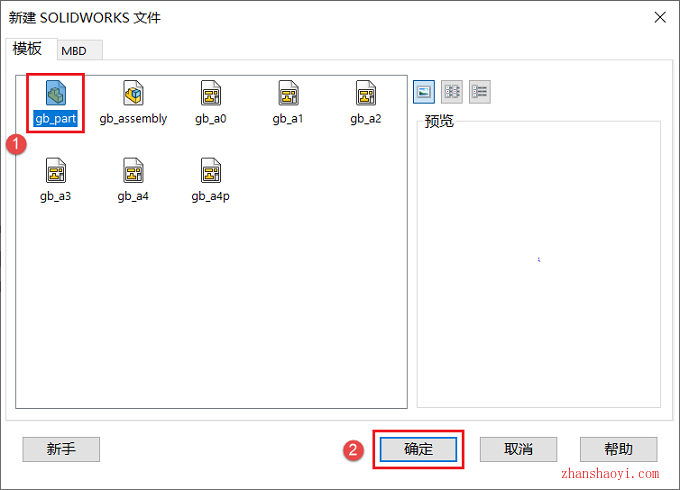

3、选择【gb_part】模板，然后点击【确定】；

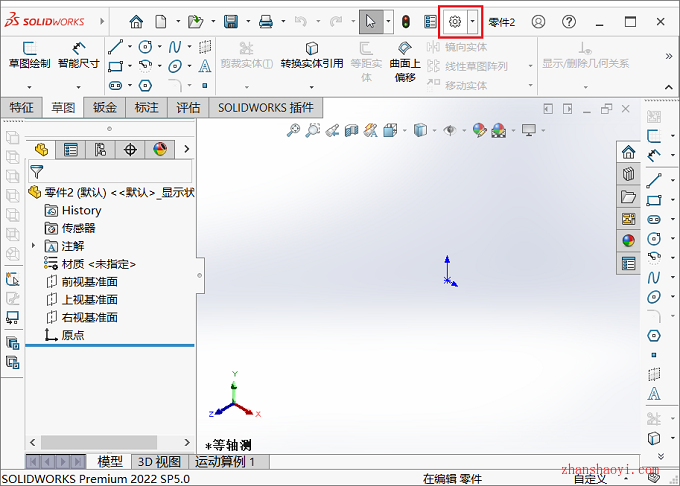

4、进入零件绘图界面，点击右上方【小齿轮】选项按钮；

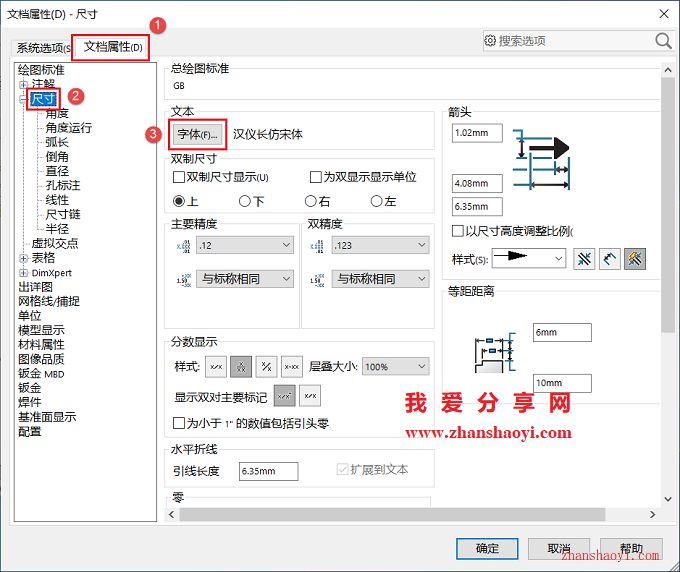

5、先点击【文档属性】选项卡，然后点击左侧列表中【尺寸】，再点击【字体】按钮

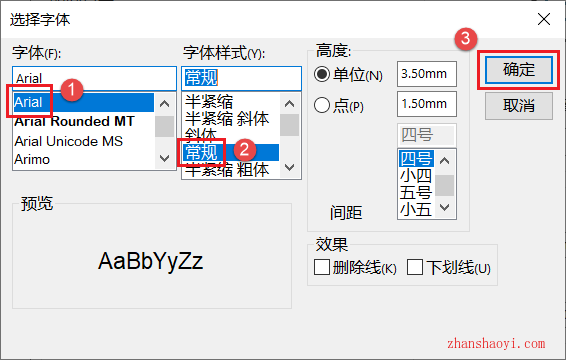

6、这里将字体改为Arial, 或者你认为好看的其它字体；

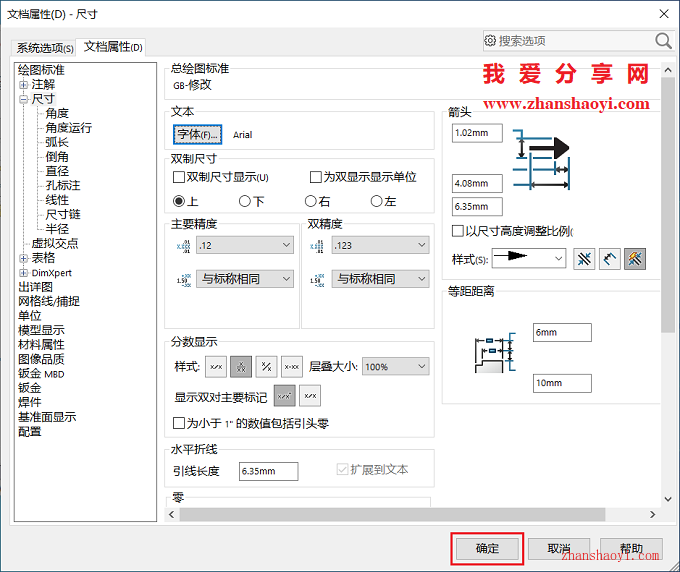

7、点击【确定】；

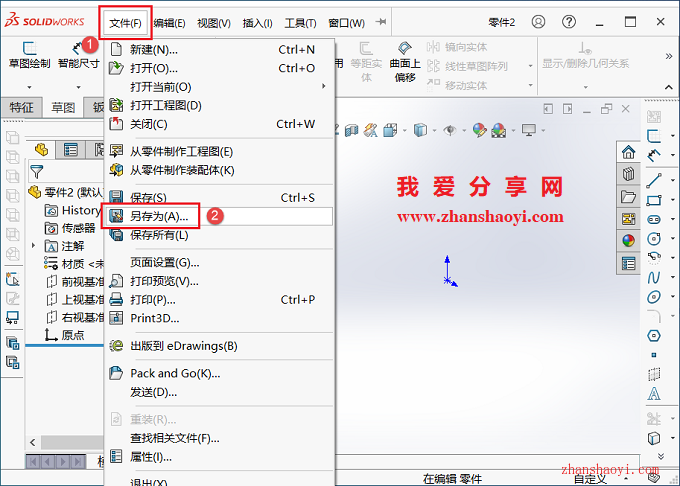

8、返回绘图界面，点击【文件】→【保存】，将上述设置保存为一个模板文件；

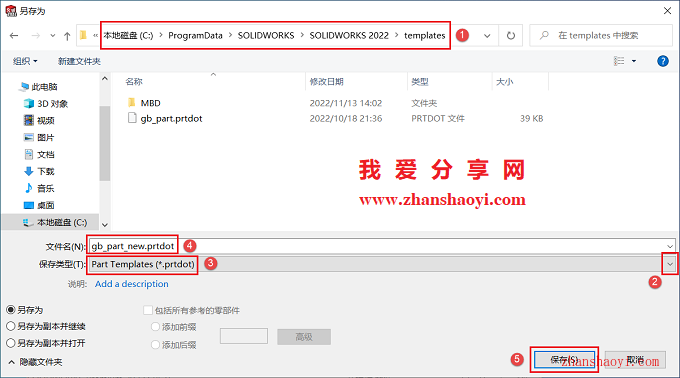

9、先打开Solidworks模板文件保存路径文件夹，保存类型选择.prtdot,文件名这里输入gb_part_new.prtdot，然后点击【确定】

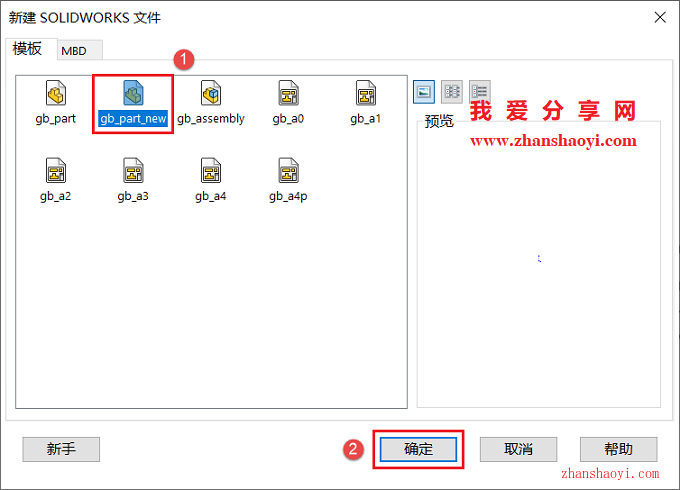

10、重新新建一个零件，这里选择上一步保存的【gb_part_new.prtdot】模板文件

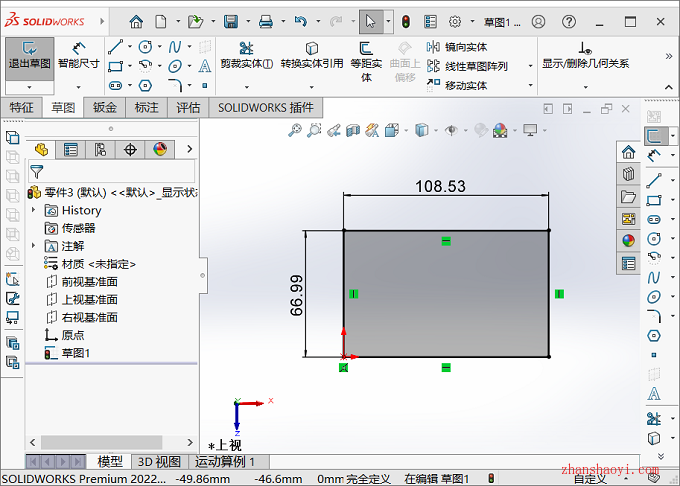

11、重新绘制草图，如下，尺寸标注的字体已更新，是不是即美观又清晰了呢？

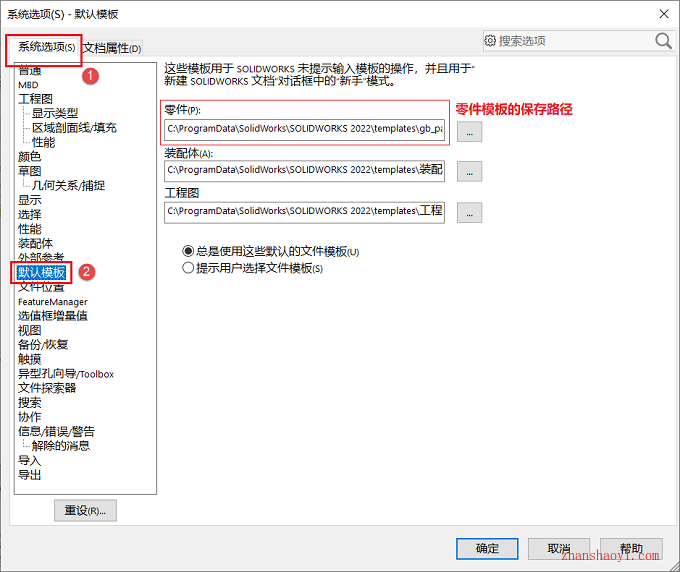

温馨提示：若用户不清楚自己电脑中Solidworks模板文件的保存位置，点击【系统选项】→【默认模板】即可查看零件模板的保存路径。
