Solidworks2022导出3D特征如何同时导出草图？

日常学习和工作中经常会涉及图纸信息交换，Solidworks支持导出为通用格式.IGES。最近有小伙伴提问：自己使用Solidworks导出3D图纸时发现绘制的草图标记并没有按照希望的同步导出！

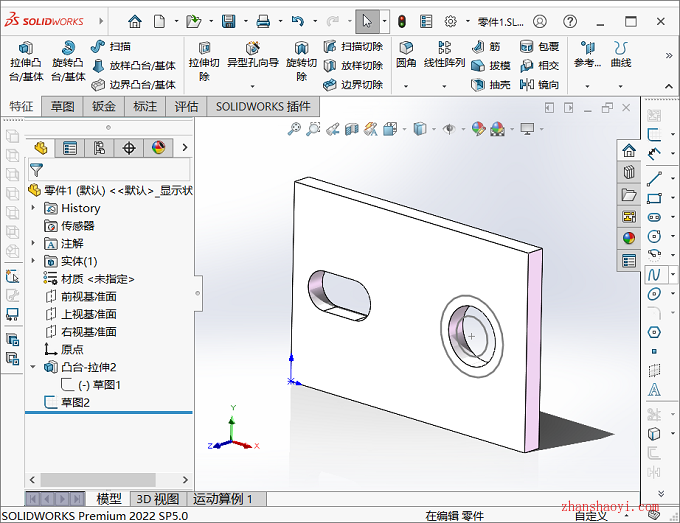

如下是在Solidworks中绘制3D模型，为方便说明，我们在模型右侧“孔”处绘制草图：标识最大和最小孔径位置；

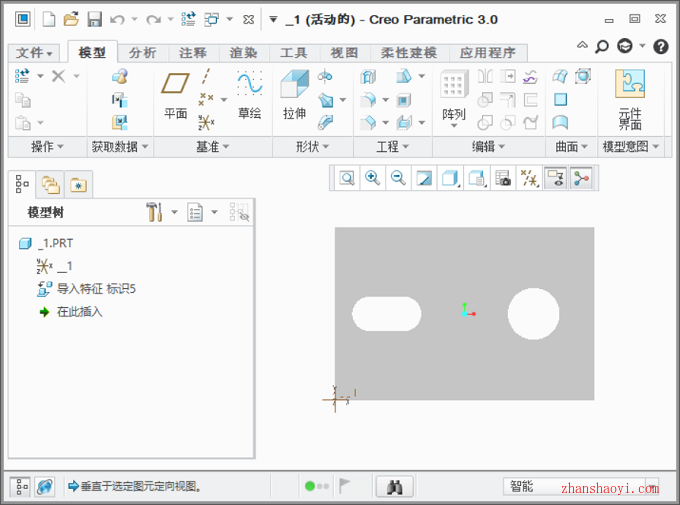

但导出IGS文件后，用Creo软件打开如下，原Solidworks中的3D模型右侧孔处标记的两个“孔径”草图消失了，说明“Solidworks模型中的草图”没有随3D模型一同导出，那么Solidworks如何实现导出3D图纸同时导出草图呢？

操作步骤：

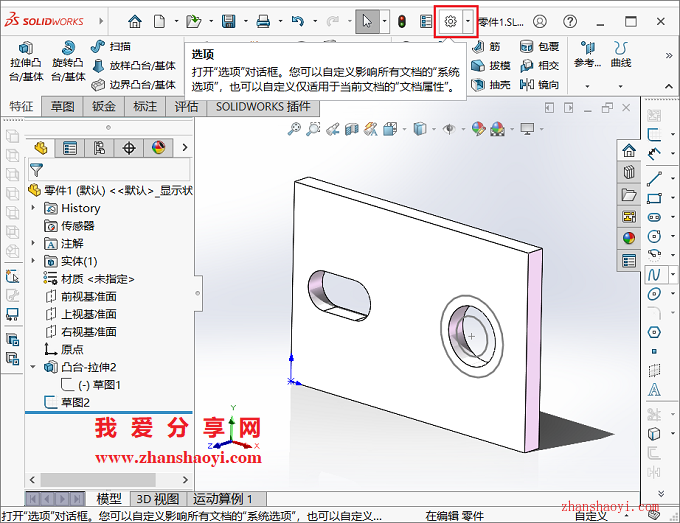

1、用Solidworks2022打开3D图纸，点击右上角【选项】图标(小齿轮图标)打开系统选项界面；

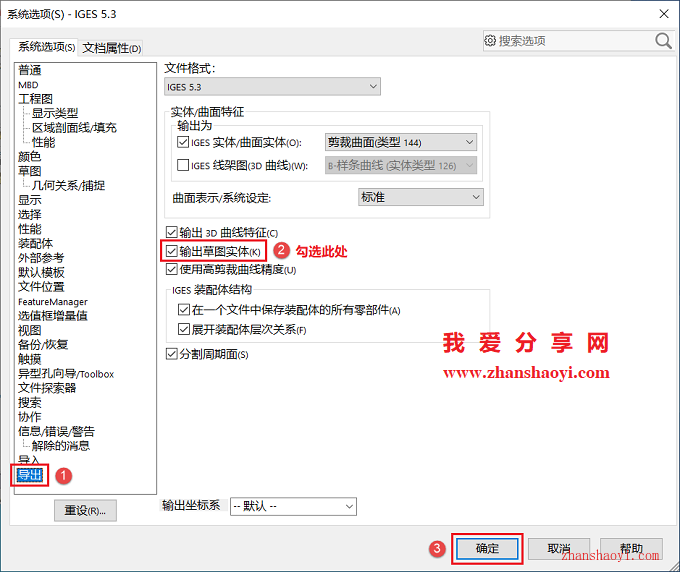

2、先点击左侧列表中的【导出】，然后勾选“输出草图实体”，点击【确定】

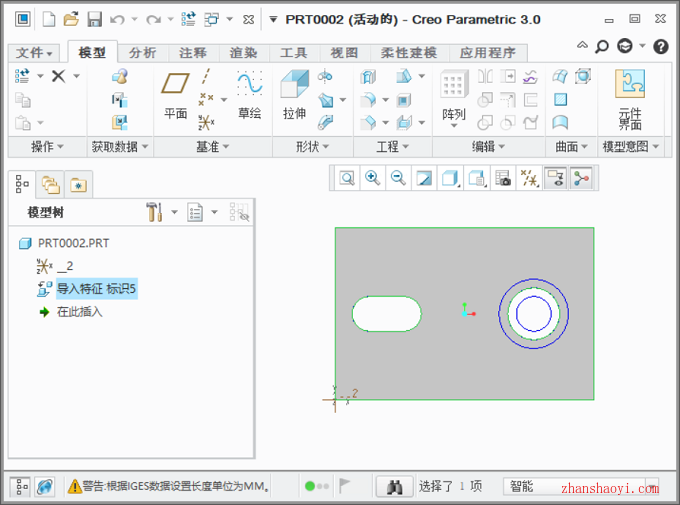

3、重新将3D图纸导出为IGS格式文件，用Creo软件打开显示如下，Solidworks中的草图也同时导出了，完毕。

温馨提示：Solidworks草图中的辅助线也会同步导出，若不需要，导出前先删除。
