Solidworks绘制好的草图如何直接更改绘制基准面?

2023年5月1日20:44:49Solidworks绘制好的草图如何直接更改绘制基准面?已关闭评论 2,220

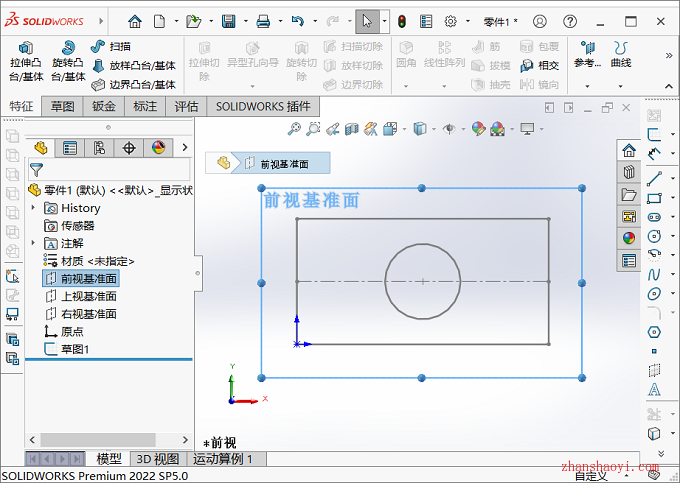

这是一个Solidworks2022中“前视基准面”上绘制的草图,如下,如果想更改它的草图基准平面,并且不需要重新画草图,该怎么做呢?

Solidworks绘制好的草图如何直接更改绘制基准面?

操作步骤

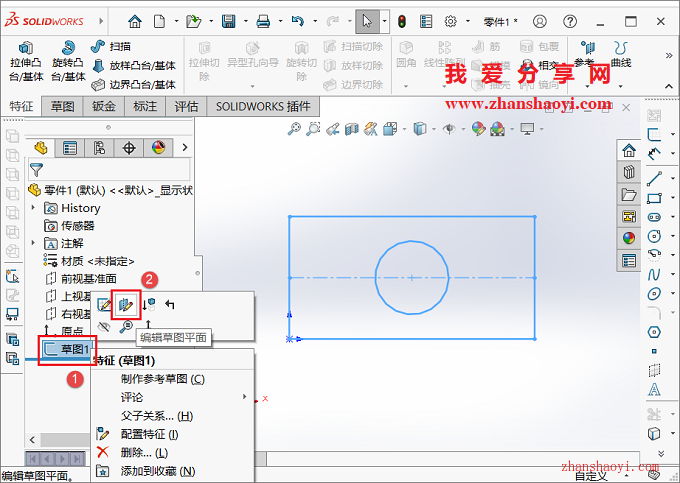

1、首先找到左侧“设计树”中的草图,鼠标右击选择【编辑草图平面】按钮;

Solidworks绘制好的草图如何直接更改绘制基准面?

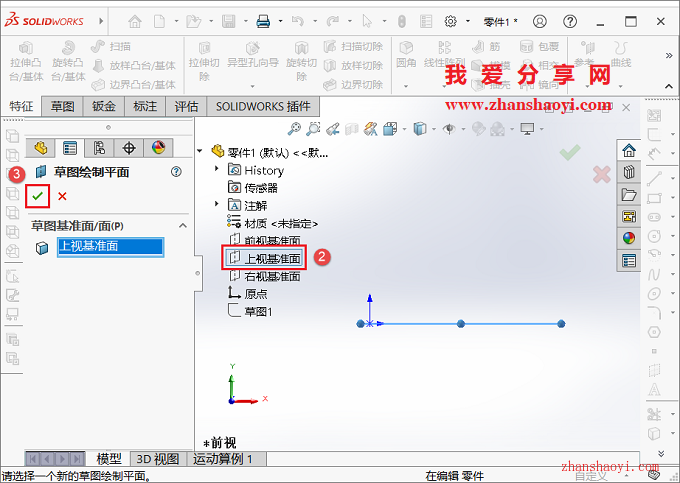

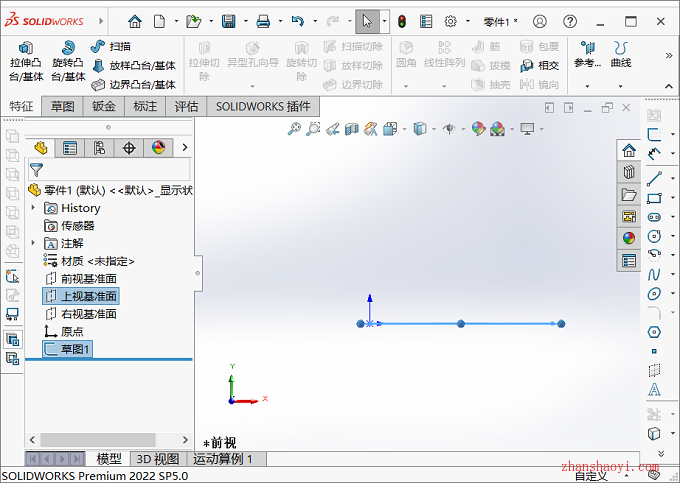

2、然后点击【▼】展开设计树,选择你想要的“基准面”,如这里小编选择【前视基准面】,再点击【✓】即可;

Solidworks绘制好的草图如何直接更改绘制基准面?

Solidworks绘制好的草图如何直接更改绘制基准面?

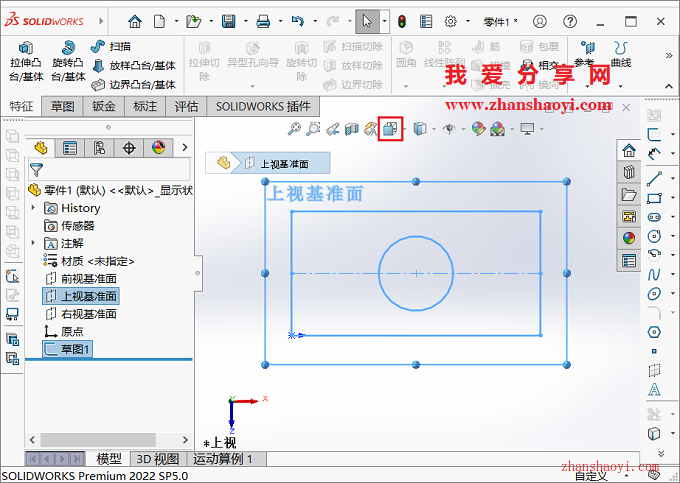

3、完成草图基准面更换,如下,点击“正视于”按钮,草图已调整为新基准面;

Solidworks绘制好的草图如何直接更改绘制基准面?

Solidworks绘制好的草图如何直接更改绘制基准面?

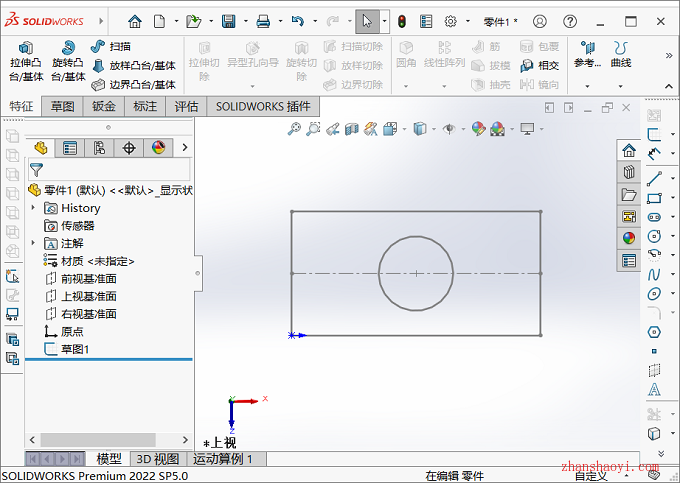

4、下面可以基于新草图进行建模了,如下:

Solidworks绘制好的草图如何直接更改绘制基准面?
