Solidworks剖视图如何实现四分之一剖、八分之一剖和任意剖？

Solidworks Setion View是功能强大的剖视图工具，利用Setion View可以实现三轴方向的任意剖面。一般情况下，我们只需用一个面对模型或装配体进行剖切查看就基本满足要求了，不过个别情况时还是需要多重剖切的，比如四分之一剖或八分之一剖，下面给大家分享一下如何使用 Setion View的分区剖对模型进行任意剖切。

操作步骤：

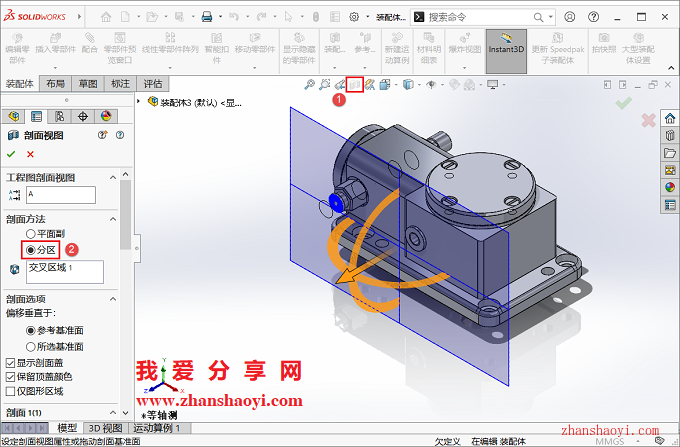

1、先使用Solidworks打开模型，点击【Setion View】图标，然后第二个选项【分区】；

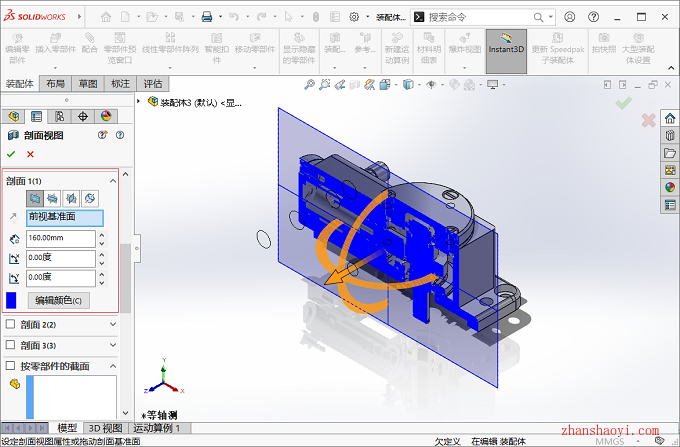

2、使用第一剖面对模型剖切，下图中选中前视基准面，根据需要，将剖面移动到合适位置；

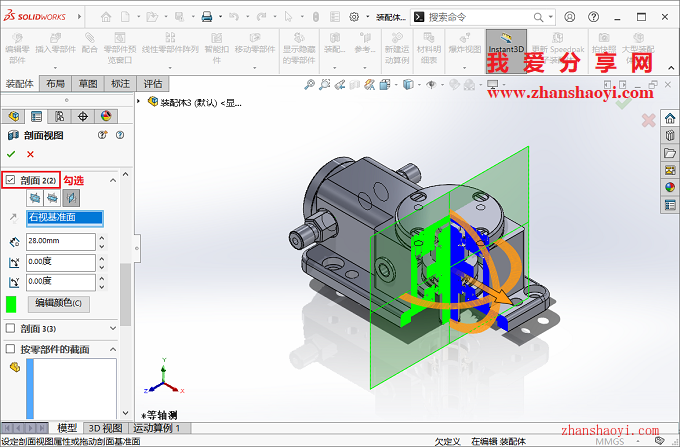

3、勾选“剖面2”，选中右视基准面，再将剖面移动至合适位置；这样，用前视和右视面交叉的剖法把模型分成了四个分区，以两基准面义叉轴为中心，基准面为剖面，分成四个区块；

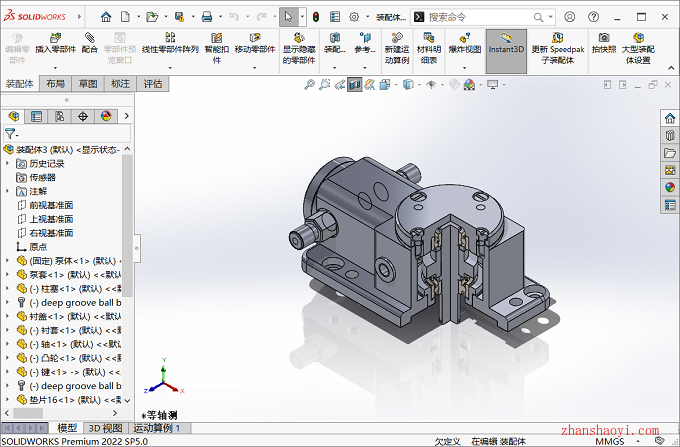

4、点击左侧【√】，完成四分之一剖效果如下：

备注：上图中剖切面分别显示有蓝色和绿色，不显示模型本身的颜色，若三维剖之后希望剖面显示原先零件的颜色，如何去掉剖视面颜色？

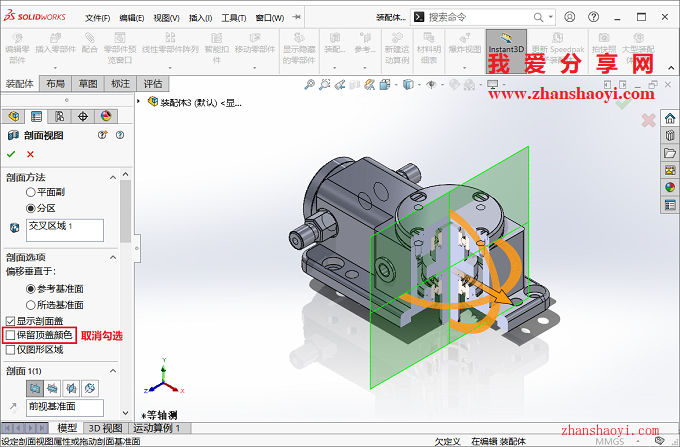

找到“剖面选项”栏，取消“保留顶盖颜色”前面的勾选，这样剖面的颜色就与实体表面颜色一致，如下：

效果如下：

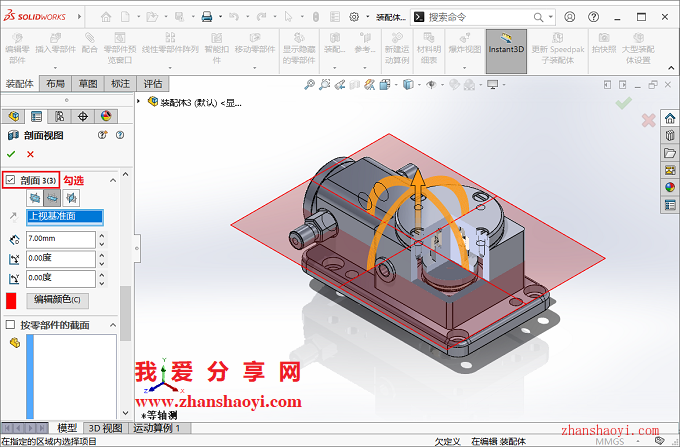

5、进一步，可勾选“剖面3”增加第三个剖切面，这里勾选上视基准面，并移动到合适位置；

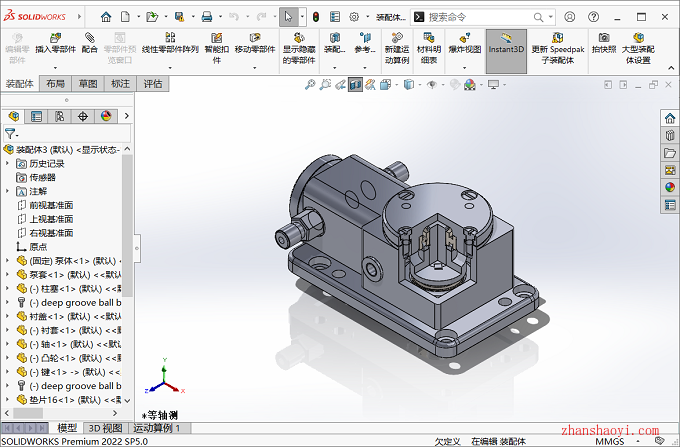

6、点击左侧【√】，完成八分之一剖效果如下：

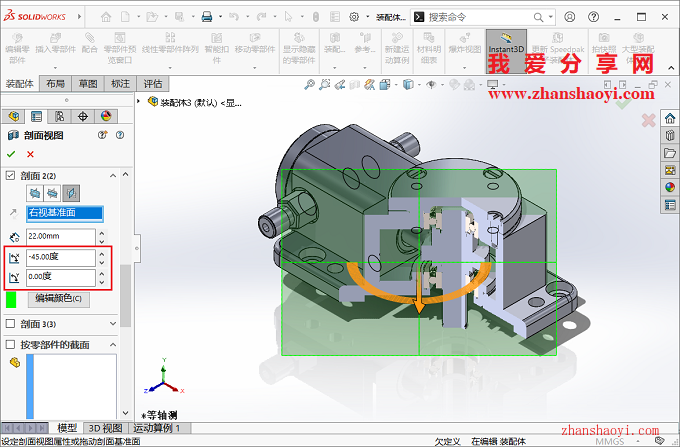

温馨提示：Solidworks软件还支持根据需求调整剖切面角度，箭头所指方向为切除区，两个面的方向形成交叉区域会被剖除，最终效果如下：

再结合三个剖面，我们就可以实现任意方向和位置的剖切。
