SolidWorks草图如何导出成CAD图纸？

经常使用SolidWorks画图的设计师，就不想用CAD了，因为SolidWorks草图是尺寸驱动的画图，什么意思呢？就是SolidWorks草图你随便画，当你标注尺寸的时候就会自动的线条调整，而CAD则是你输入多少就画多少，所以很多习惯用SolidWorks的设计师更喜欢用SolidWorks画草图再导出CAD，感觉比CAD直接画的更快。

那么SolidWorks草图如何导出成CAD图纸呢？下面分享我最常用的一种方法。

操作步骤：

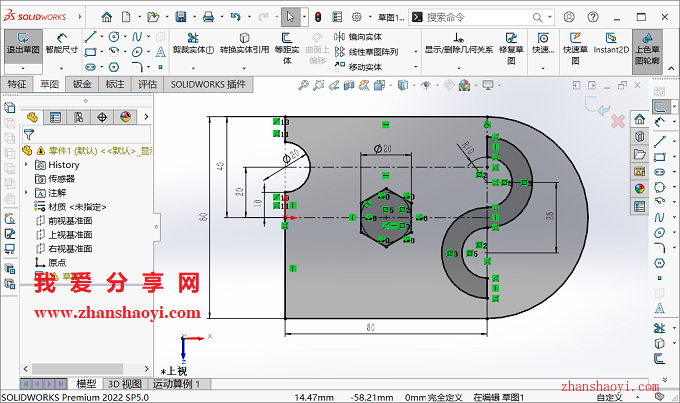

1、先打开Solidworks软件，绘制草图如下：

2、退出草图，简单拉伸一下，数值默认就行；

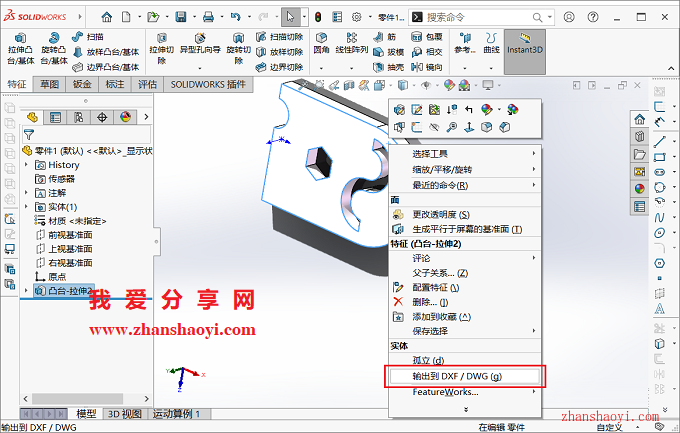

3、然后我们点击平面，鼠标右击选择【输出到DXF/DWG(g)】；

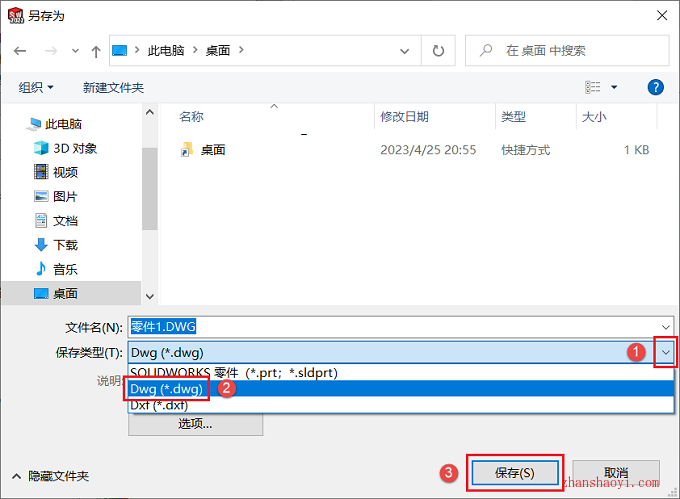

4、选择保存文件位置及格式，这里我们选择DWG；

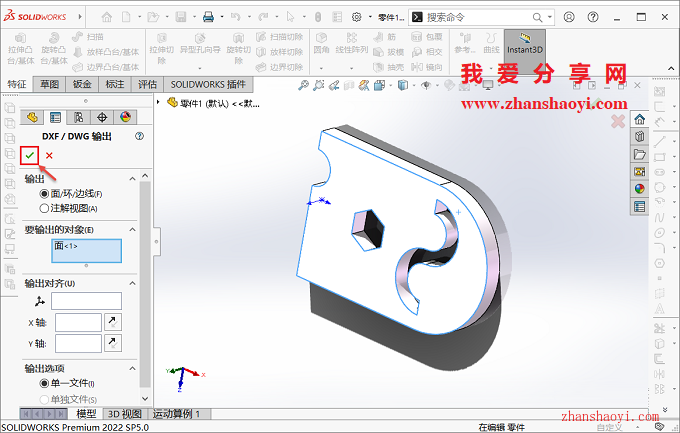

5、默认，点击【√】确定即可；

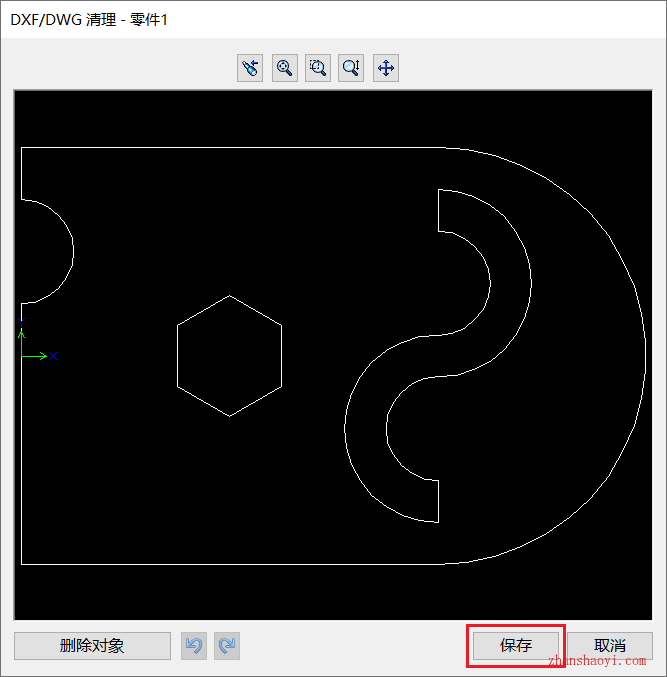

6、点击【保存】，这样Solidworks草图就保存出来了；

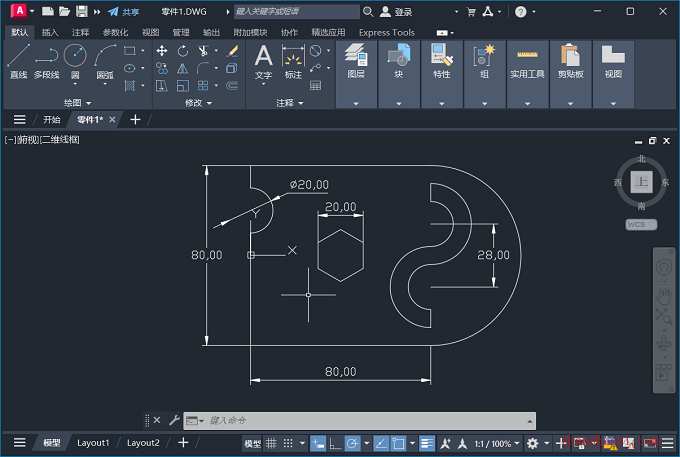

7、找到保存后的DWG文件，用CAD软件打开它；

8、如下，Solidworks草图就是1:1保存为CAD图纸了。

温馨提示：另一种方法，就是我们画完草图，保存零件，然后出工程图，然后工程图里面另存dwg格式也行，也非常的方便。如果你习惯了使用SolidWorks，那就保持吧，也挺好~
