在Solidworks怎么绘制折弯，很简单，SolidWorks钣金工具里有一个比较好用的命令就是「绘制的折弯」，只要在钣金面上添加折弯线的位置（草图中绘制），就可以生成折弯，如何调出钣金模块之前已分享,下面分享一下具体的操作步骤，这里是薄板零件为例。
第一步：实体转换为钣金

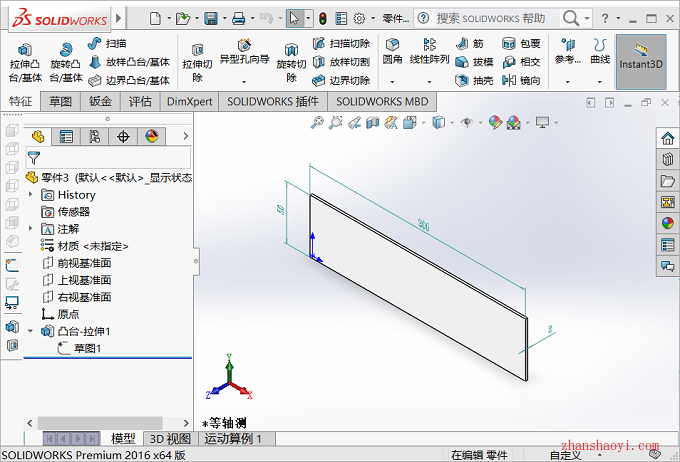

1、在前视基准面绘制一个200×50×2mm的薄板零件，如下：

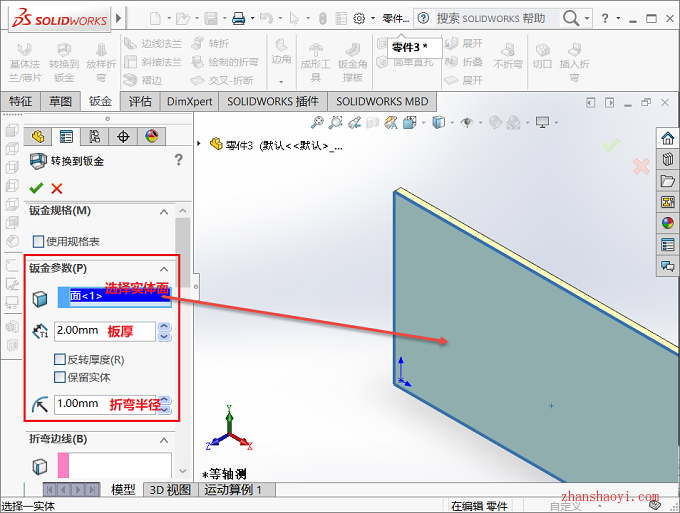

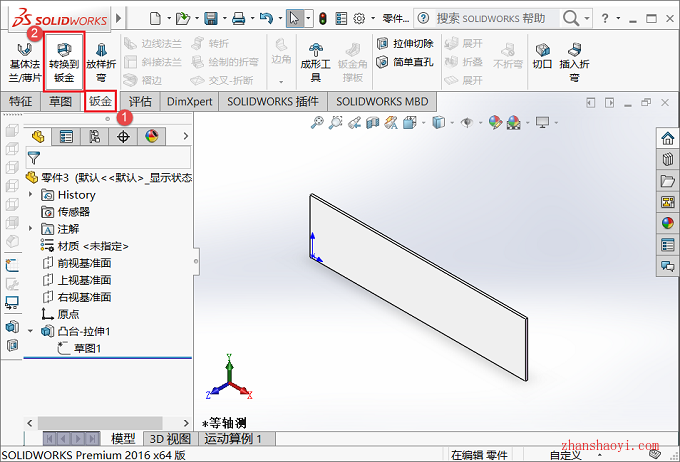

2、点击【钣金】→【转换到钣金】，面选择薄板零件的一个面，厚度为2mm，半径为1mm，注意：厚度(和半径)要和前面实体零件设置的参数一致，否则容易出错!
第二步：用「绘制的折弯」工具来完成折弯绘制

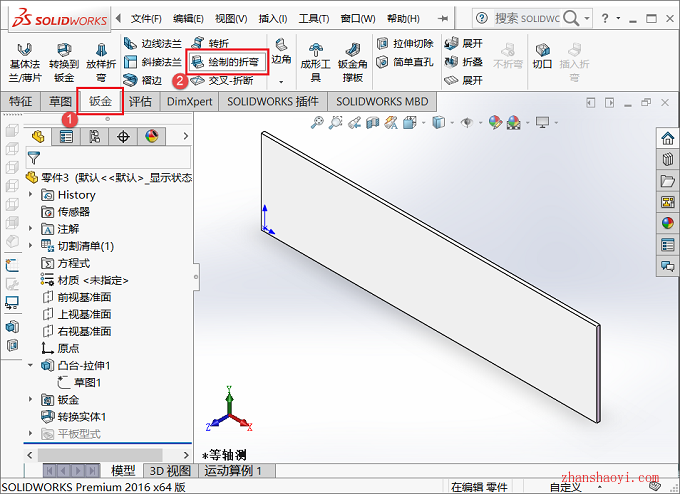

3、点击【钣金】→【绘制的折弯】

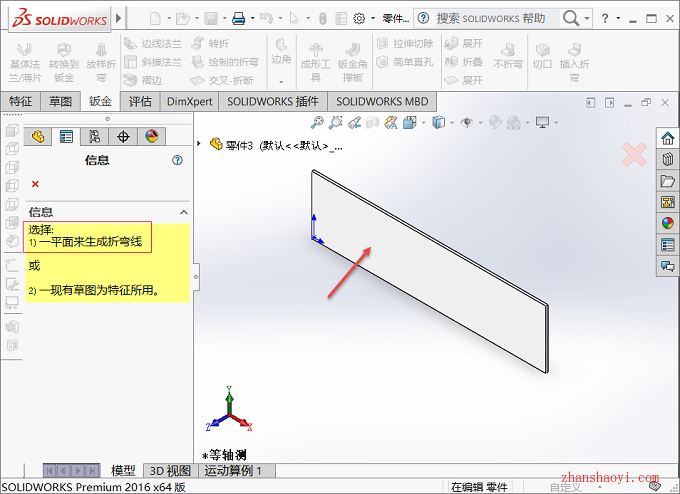

4、选择平面绘制折弯线位置，选择“钣金面”进入草图，如下：

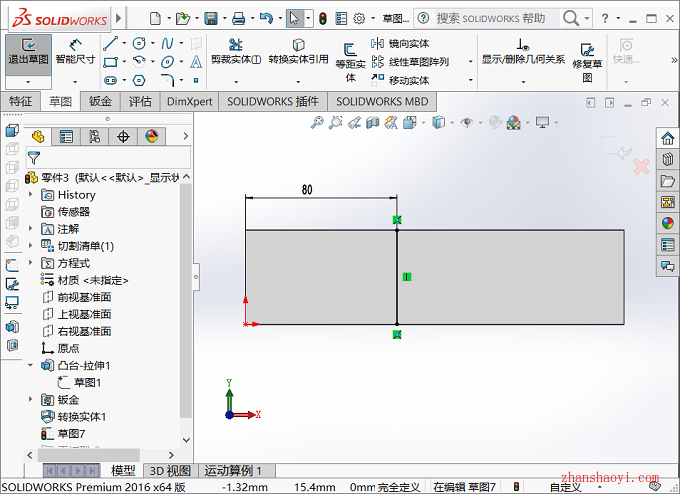

5、选定面之后自动进入草图绘制，如图绘制一条直线，尺寸可根据自己的需求而定，完成后点击【退出草图】；

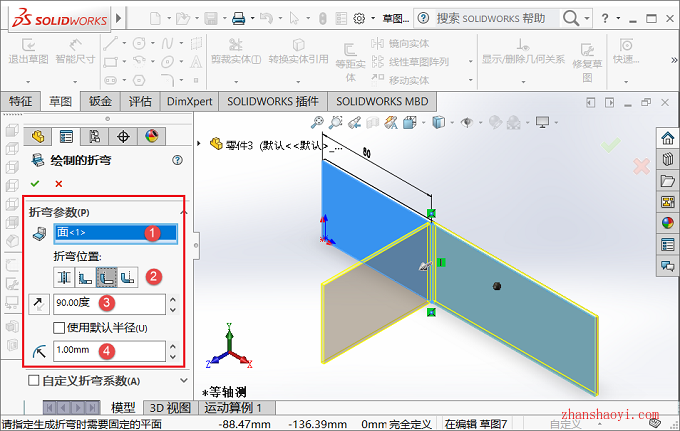

6、设置折弯参数后就可以生成折弯，实时预览，点击【✓】完成绘制，左侧栏的属性说明如下：
①是选择要固定的面，这里我们选择直线右边的面是固定的面，那么另外一侧就是需要折弯的面；
②是折弯位置，图示四个图标，大家鼠标放上去会有提示，并且图示也很明显表示出折弯的位置；
③是折弯角度，默认90度，大家可以自己设置；
④折弯半径也可以自己设置。

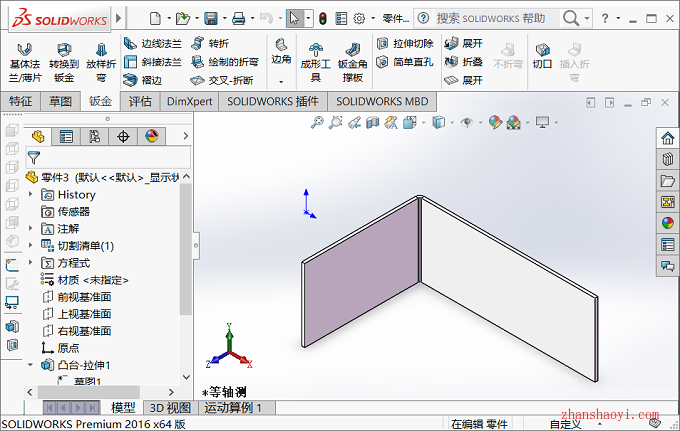

7、折弯后的效果如下：
以上就是SolidWorks钣金模块中【绘制的折弯】应用，大家可以参考练习哈~
