Solidworks中级建模练习之绘制一个防滑手柄

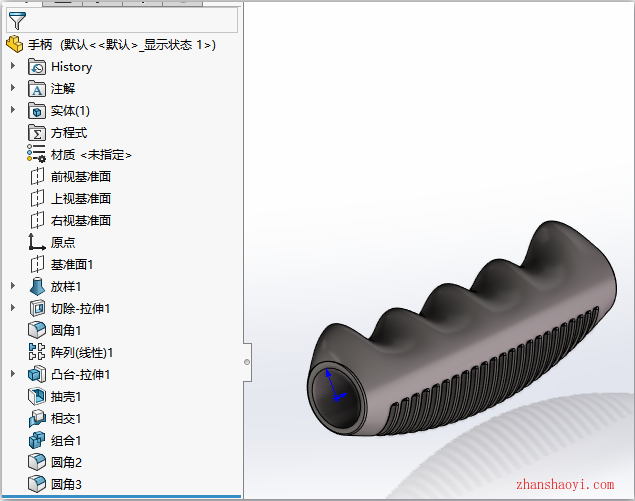

如下是一种用在圆棒上的防滑手柄套子，本次分享一下使用Solidworks完成建模，我们可以使用放样来生成。

操作步骤：

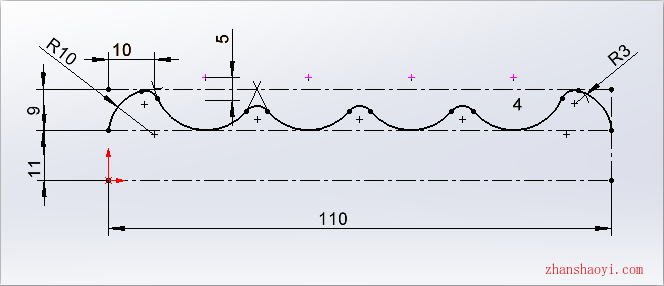

1、先在前视面绘制如下草图，把放手指的凹凸轮廓画出来，做为放样的引导线；

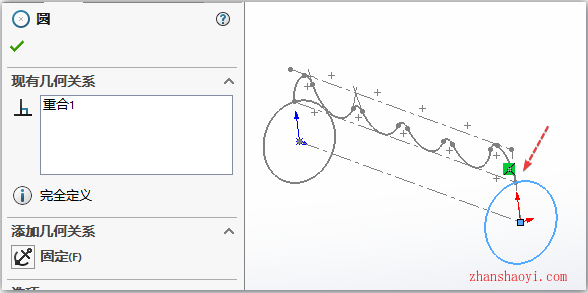

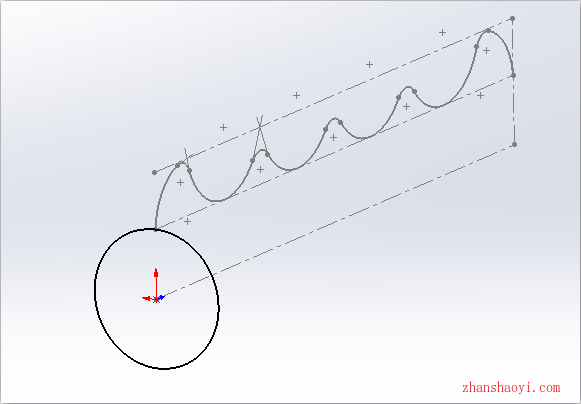

2、在原点位置的右视面上画一个圆，在上图最右侧点上新建一个平行于右视面的新面，在新面上也画一个圆。两个圆都和上图的曲线重合；

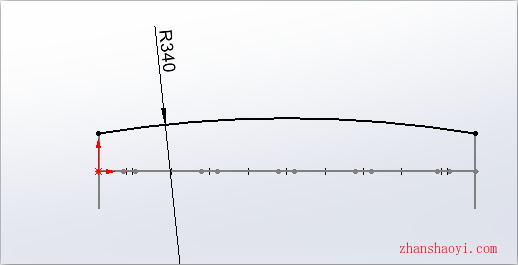

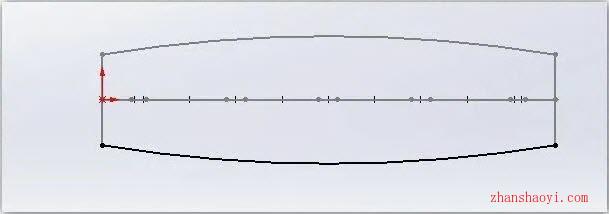

3、在上视面绘制草图，画一个圆弧，作为手柄套的侧面引导线；

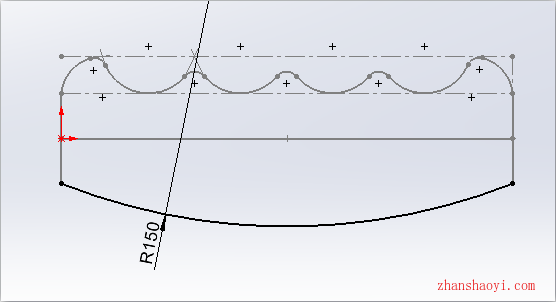

4、在前视面画圆弧，作为手柄的底面引导线；

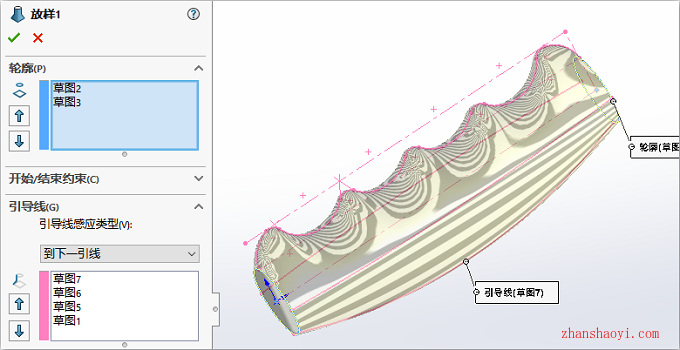

5、所有线条准备好了，接下来使用【放样凸台】，生成手柄；

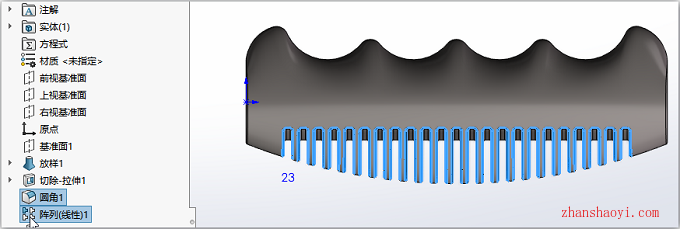

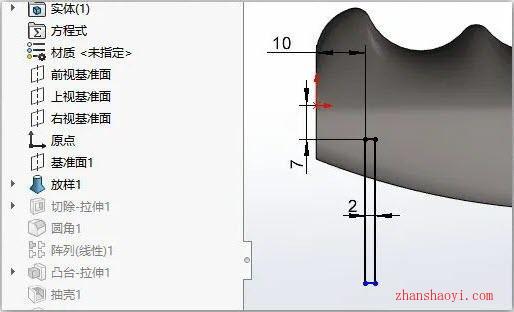

6、在前视面新建草图如下，切除出来透气格子。然后倒圆角并阵列；

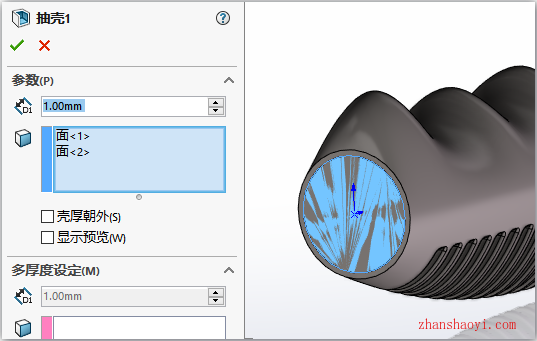

7、在任意一个端面上画圆，拉伸凸台，取消【合并结果】，然后给这个凸台抽壳；

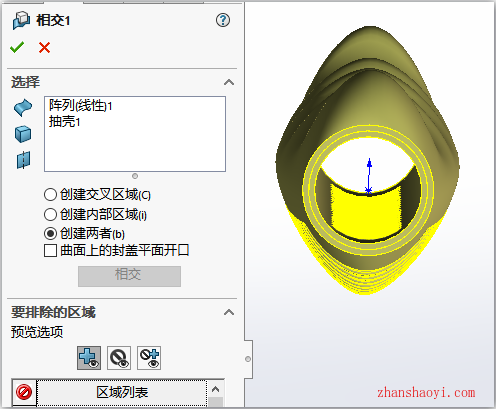

8、使用【相交】命令，将柄心部位的多余重叠部分删除，最后倒角就完成啦。
