Solidworks建模初级练习之画一个扭曲的杯筒

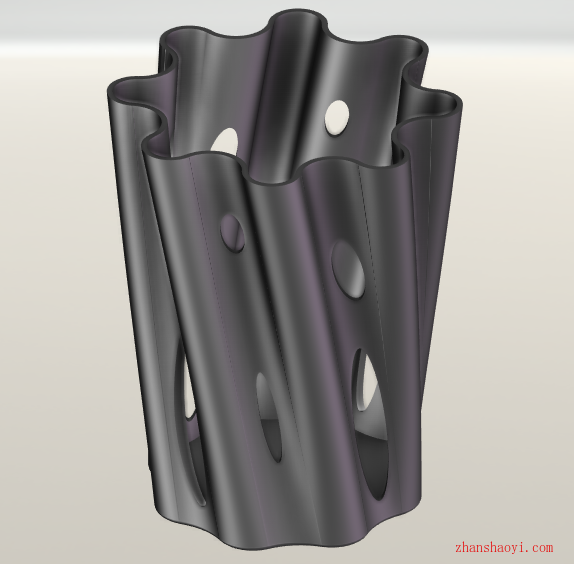

本次给大家分享Solidworks画一个扭曲的杯筒，如下，比较简单，都是一些常规命令。下面来看具体过程：

操作步骤：

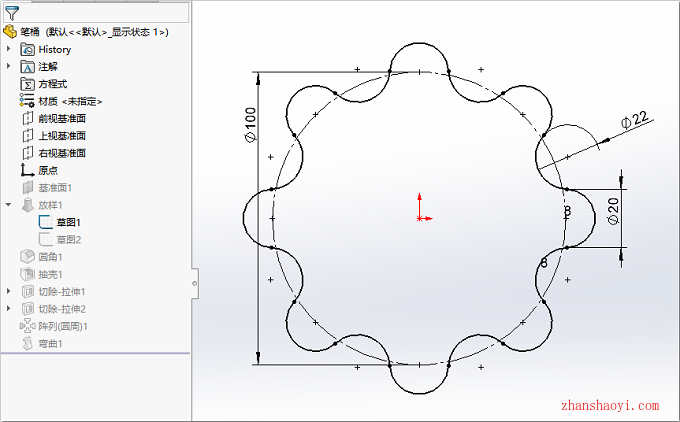

1、上视面绘草图如下，可以先画一个直径100的中心圆，再画两个直径符合20和22的圆阵列，然后裁剪；

2、新建基准面，和上视面等距150，在新面上绘如下草图；

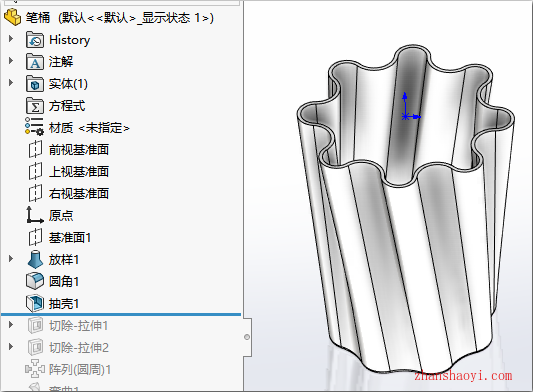

3、放样凸台，然后倒底面的圆角，抽壳2；

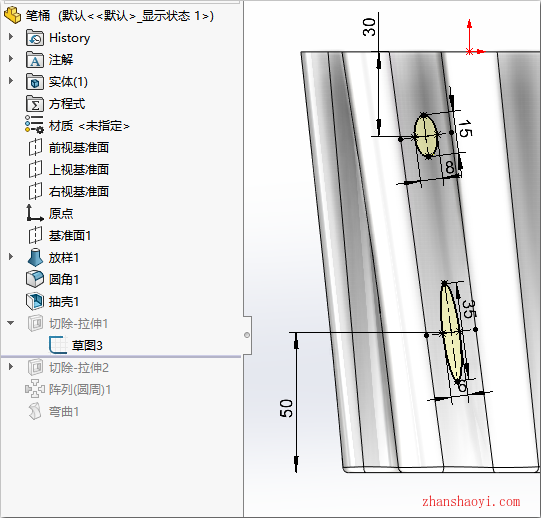

4、前视面绘草图，两个椭圆，向一侧拉伸切除；

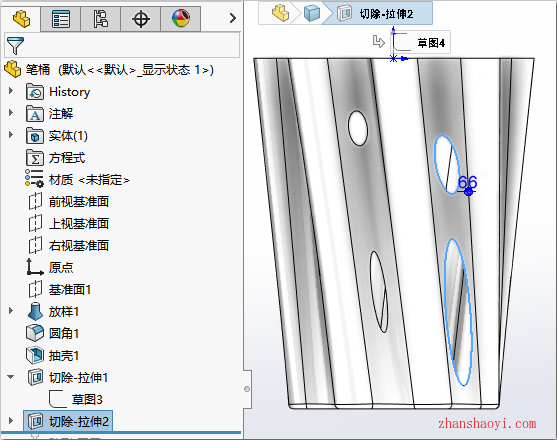

5、再切除两个洞出来，形状区别上次两个，然后阵列4份就可以了。
