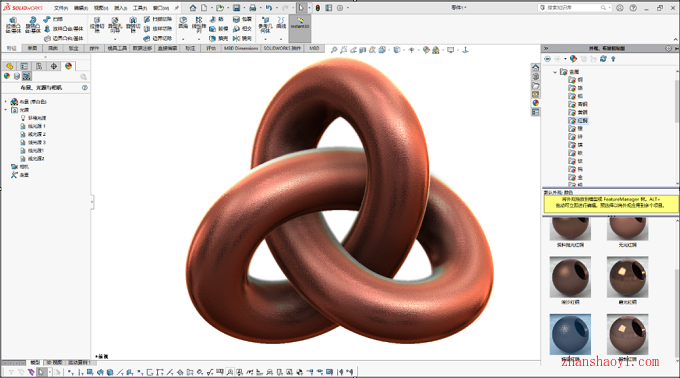

Solidworks建模中级练习之画一个三点交汇的无限符号

本次分享是绘制一个三点交汇的无限符号，这个看起来比较饶，其实却非常简单，只要掌握这类图形的绘图技巧就会触类旁通；

建模思路：只要找出3D空间中各个关键部位的点，然后用3D草图连接起来，扫描即可。

操作步骤：

1、在前视面画草图画一个三角形，然后退出草图；

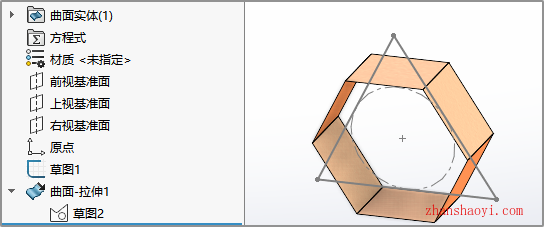

2、在前视面另起草图，画一个六边形，点击【拉伸曲面】向两侧对称拉伸，这样即可找出另外几个空间点；

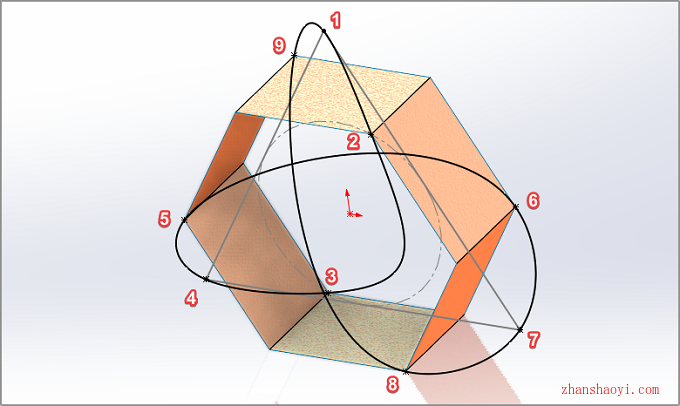

3、另起3D草图，用样条曲线依次连接每个三角形顶点和两侧对称的曲面空间顶点，顺序见下图：

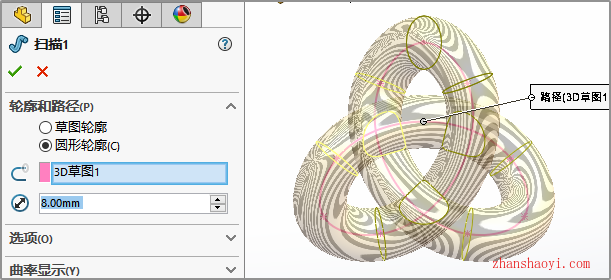

4、最后扫描，把曲面和前面的草图都隐藏掉，完成。
