Solidworks技巧之：使用斑马条纹查看接触面连接处过渡效果

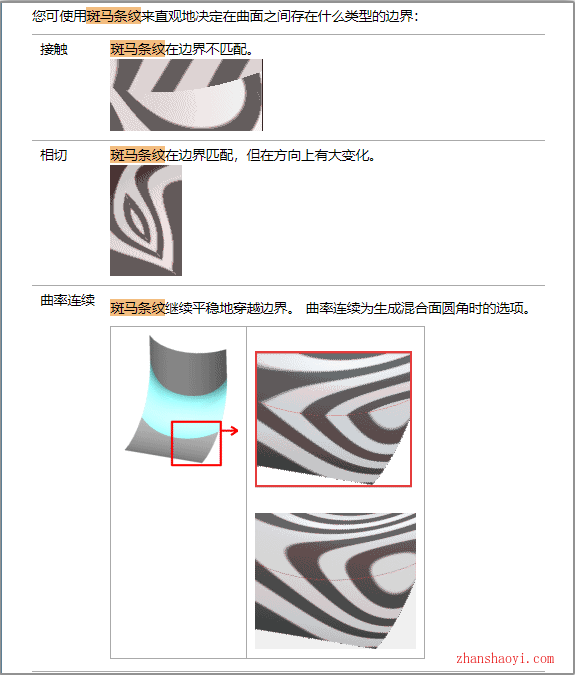

Solidworks中，“斑马条纹”模仿长光线条纹在极光泽表面上的反射，使您可以查看曲面中标准显示难以分辨的小变化，方便地查看曲面中小的褶皱或疵点，并且可以检查相邻面是否相连或相切，或具有连续曲率；

在一些建模特征中如：填充曲面、放样凸台、边界凸台、扫描时用到的引导线等，但凡有面和面需要接触在一起的情况下，面的过渡会有几种形式，分别为：接触、曲率连续、相切；

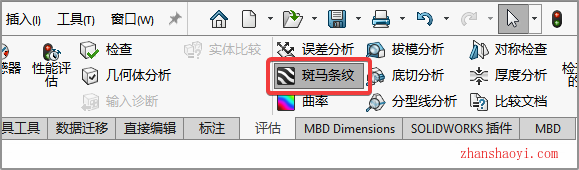

要显示斑马条纹，可以这样操作：点击【评估】选项卡，找到“斑马条纹”，点击生效

这样我们就可以非常直观的看清零件表面各个部位曲率的过渡效果。
