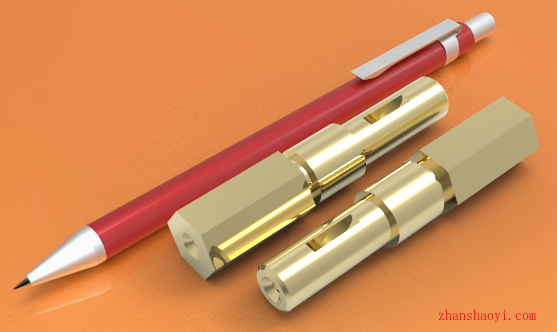

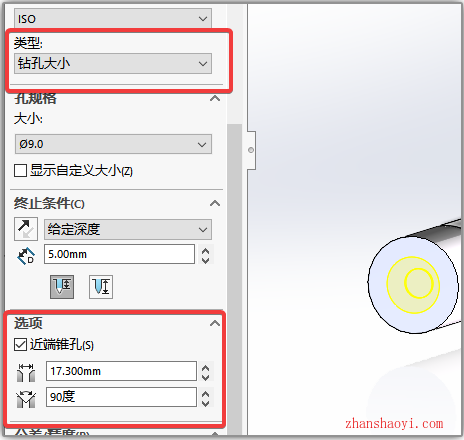

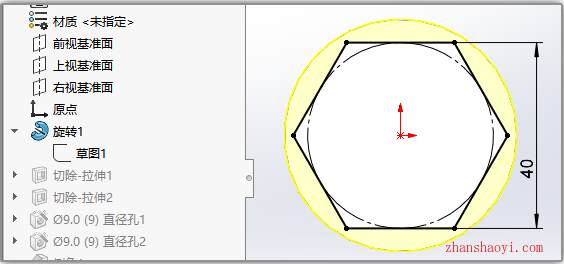

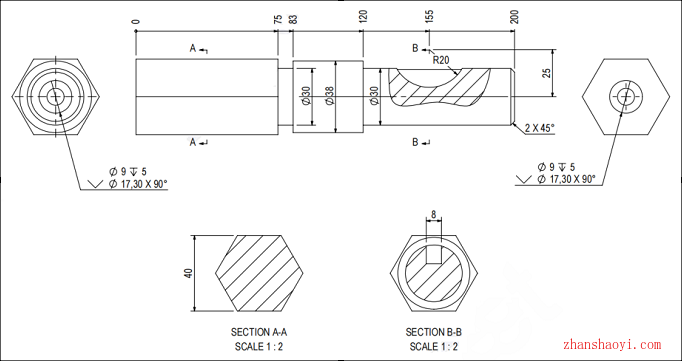

Solidworks建模初级练习之画一个用六角棒车成的轴 2021年11月18日20:50:17Solidworks建模初级练习之画一个用六角棒车成的轴已关闭评论 2,644本次分享的建模练习非常简单,但需要注意右边的半圆键槽,两侧的打孔倒角比较大。绘制步骤:1、前视基准面下绘草图,旋转出一根轴来;2、在实体的最左侧绘一个六边形,拉伸切除,把六角棒切出来;3、回到前视基准面,画一个半圆,两侧切除。把半圆键槽切出来;4、然后两头打孔,注意:勾选近端锥孔,输入参数;5、最后倒右边的圆角,建模完成,简单渲染一下: 软件智库微信扫一扫加关注,我爱分享网官方微信公众号,专注分享软件安装和视频教程,让你一号在手,软件无忧! 赞 0 赏 分享
