Solidworks装配中级练习之画个方管结构

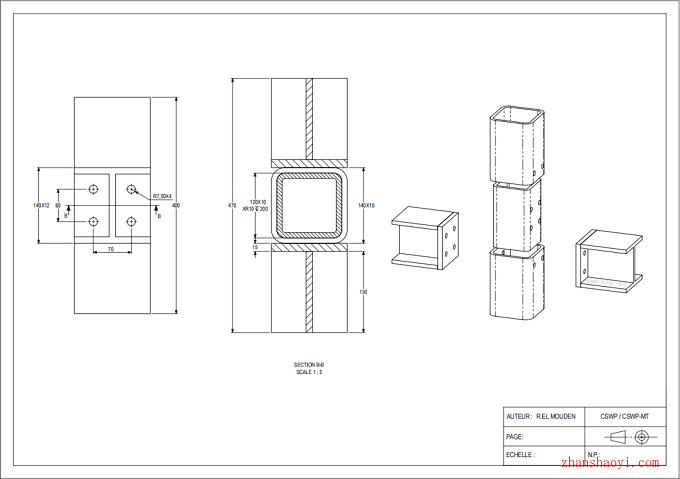

这个题目如果没有右边的爆炸图是很难看懂的，但题目本身不难，如果采用自顶向下的设计，先画每个零件，再组装，会带来很多尺寸计算的工作，比较麻烦；这里我们可以采用自底向上的设计，在装配体中直接生成每个零件，反而会方便很多。

操作步骤：

1、新建一个装配体，在提示插入零件时直接关闭对话；

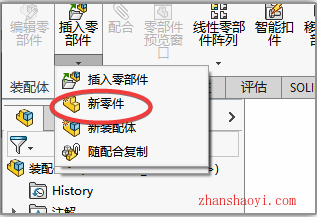

2、然后点击零件下的下拉三角，插入一个【新零件】，当鼠标出现绿色对勾时，点一下装配体结构树的“上视基准面”，开始在上视面绘图；

3、绘制如下图轮廓，注意XR10是中心线倒角为10，所以外轮廓的R就是15，拉伸凸台，薄壁10，向内，两侧对称；

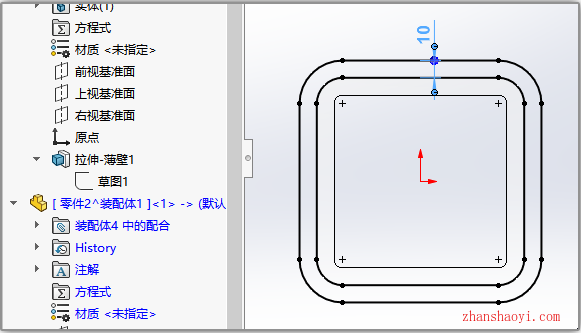

4、退出当前零件编辑。再次插入一个新零件，这次还是在装配体的上视基准面绘图，引用一下上一步的轮廓，等距一下，直接向上拉伸200；

5、退出当前零件编辑，再次插入一个新零件，这次选模型的右侧面，绘制厚度为15的板；

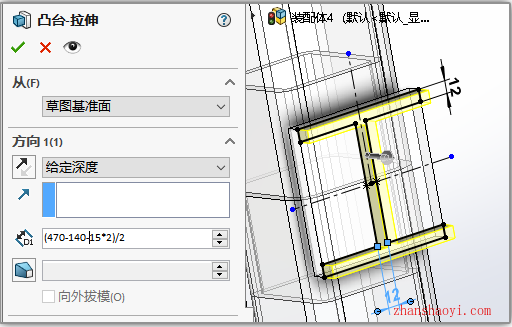

6、退出当前零件编辑，再次插入一个新零件，这次选模型的右侧面，绘制工字钢，拉伸凸台；

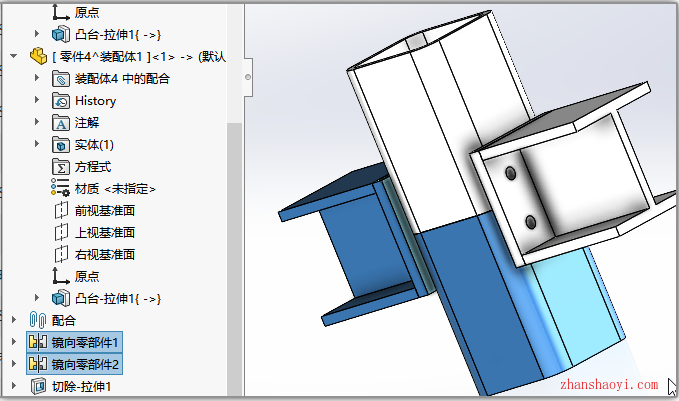

7、然后镜像一下；

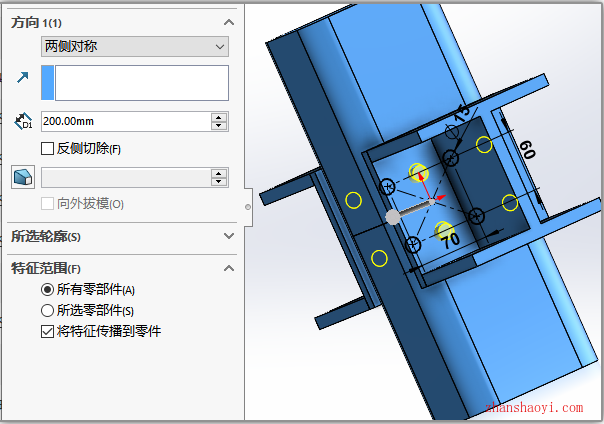

8、最后绘制孔；

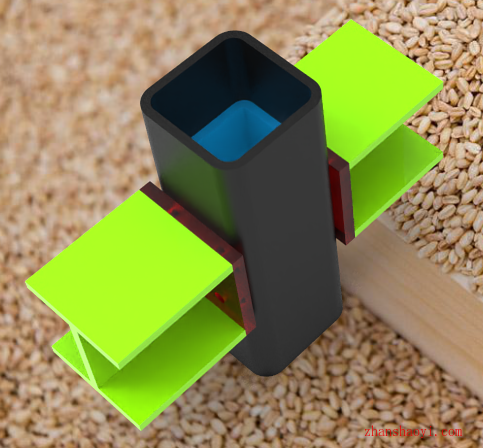

9、简单渲染，效果如下：
