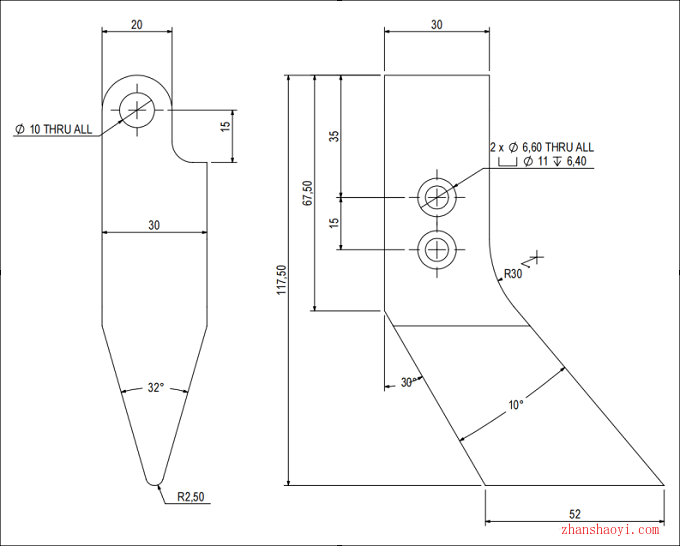

这个题目还是非常简单的，采用Solidworks进行建模，注意：孔特征的使用。
操作步骤：

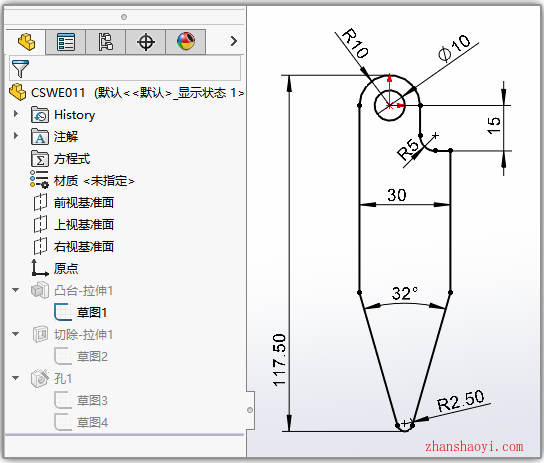

1、先在前视面绘左图的轮廓。拉伸一个凸台。这里可以选择多拉伸一些；

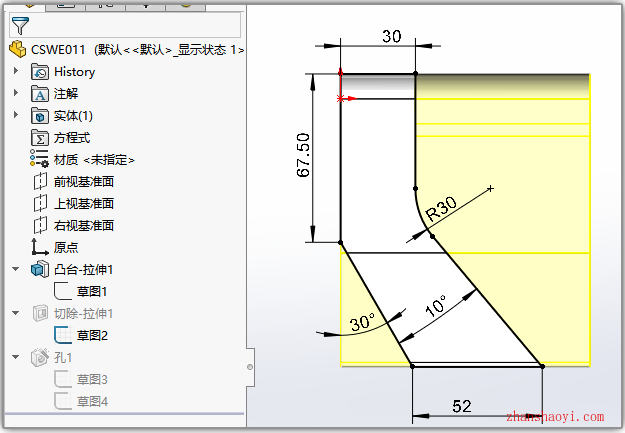

2、然后在这左侧的这个面上绘草图，切除-反侧；

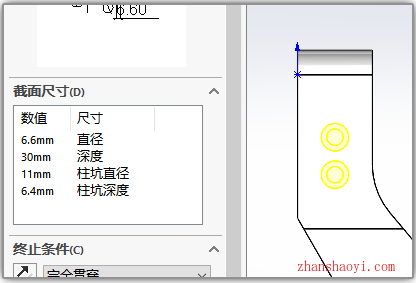

3、这样就把主体绘制好了，接下来再打两个孔，我们选择【异形孔向导】→【沉头孔】，按下图输入数据即可，位置可以在相应面上先随便点两下；

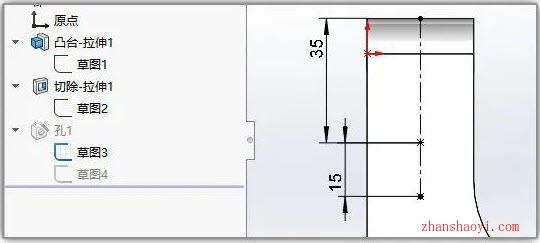

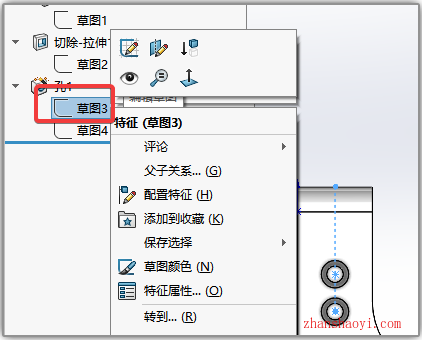

4、生成孔以后再回头来编辑草图位置；

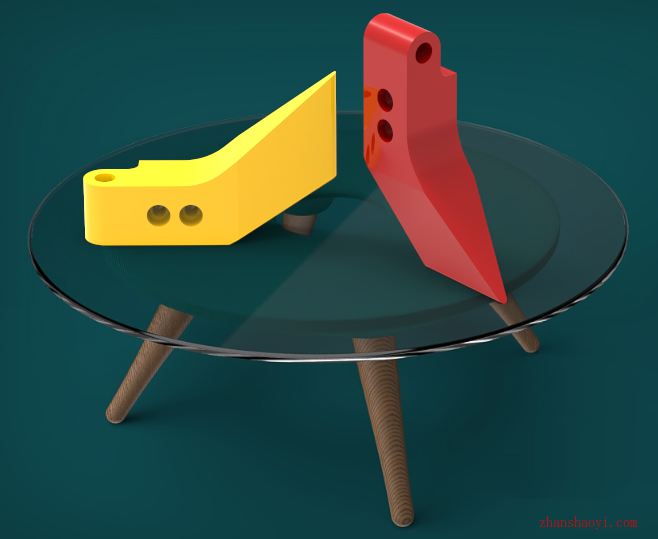

5、建模完成，简单渲染一下：
